LCM பின்னொளி: பிளாஸ்டிக் பிரேம் மற்றும் இரட்டை பக்க டேப்பின் முக்கிய பாத்திரங்கள்

நவீன காட்சி தொழில்நுட்பத்தில், திரவ படிகத் திரை (எல்சிடி திரை) ஒரு முக்கிய அங்கமாக செயல்படுகிறது, மேலும் அதன் ஒட்டுமொத்த செயல்திறன் பெரும்பாலும் அதன் பின்னால் உள்ள ஒருங்கிணைந்த தொகுதி-எல்சிஎம் (எல்சிடி தொகுதி) சார்ந்துள்ளது. LCM ஆனது திரவ படிக காட்சி சாதனம், டிரைவிங் சர்க்யூட்ரி, கட்டமைப்பு கூறுகள் மற்றும் பின்னொளியை ஒரு முழுமையான தொகுதியாக ஒருங்கிணைக்கிறது, பின்னொளியின் ஒளிரும் விளைவு நேரடியாக காட்சியின் இறுதி காட்சி தரத்தை தீர்மானிக்கிறது. பின்னொளியின் சிக்கலான கட்டமைப்பிற்குள், பிளாஸ்டிக் பிரேம் மற்றும் இரட்டை பக்க டேப் போன்ற கூறுகள் ஆப்டிகல் ஃபிலிம்கள் மற்றும் ஒளி மூலங்கள் போன்ற முக்கிய பகுதிகளுடன் ஒருங்கிணைந்து தொகுதியின் நிலைத்தன்மை மற்றும் ஒளியியல் செயல்திறனை கூட்டாக உறுதி செய்கின்றன.

பின்னொளி: காட்சி காட்சிகளின் அடித்தளம்

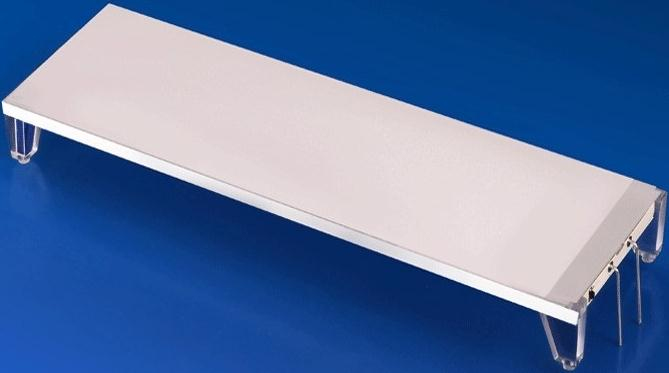

பின்னொளி (பேக்லைட்) திரவ படிகத் திரைக்குப் பின்னால் அமைந்துள்ளது, மேலும் அதன் முக்கிய செயல்பாடு புள்ளி ஒளி மூலங்களை சீரான மற்றும் பிரகாசமான மேற்பரப்பு ஒளி மூலங்களாக மாற்றுவதாகும். அதன் ஒளியியல் வடிவமைப்பு முழு தொகுதியின் பிரகாசம் சீரான தன்மை, மாறுபாடு மற்றும் வண்ண செயல்திறனை நேரடியாக பாதிக்கிறது, இது வண்ண காட்சி தொகுதிகளுக்கு (TFT காட்சி தொகுதி) குறிப்பாக முக்கியமானது. ஒரு பொதுவான பின்னொளி ஒரு ஒளி மூல, ஒளி வழிகாட்டி தட்டு, ஒளியியல் படங்களின் பல அடுக்குகள், ஒரு கட்டமைப்பு பிளாஸ்டிக் சட்டகம் மற்றும் ஒரு டிரைவிங் லைட் போர்டு ஆகியவற்றைக் கொண்டுள்ளது, இவை அனைத்தும் உன்னிப்பாக இணைக்கப்பட்டுள்ளன. சீனாவில் உள்ள பல முன்னணி LCD டிஸ்ப்ளே உற்பத்தியாளர்களால் இந்தத் துறையில் தொடர்ச்சியான கண்டுபிடிப்புகள் ஒவ்வொரு கூறுகளின் பங்கைப் பற்றிய ஆழமான புரிதலை அடிப்படையாகக் கொண்டது.

பிளாஸ்டிக் சட்டகம்: ஒளியியல் மற்றும் கட்டமைப்பின் இரட்டைக் காவலர்

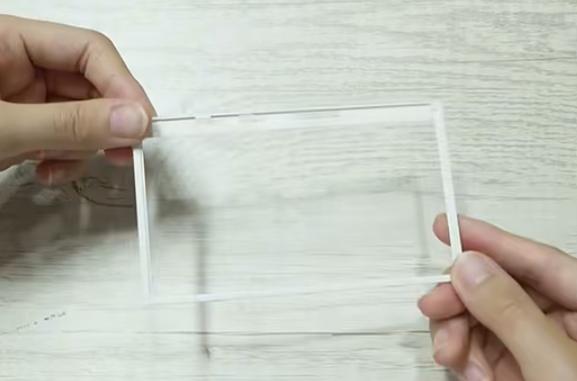

பிளாஸ்டிக் சட்டமானது பின்னொளியின் எலும்புக்கூட்டாக செயல்படுகிறது, இது அத்தியாவசிய இயந்திர ஆதரவு மற்றும் பாதுகாப்பை வழங்குவதோடு மட்டுமல்லாமல் முக்கியமான ஆப்டிகல் மேலாண்மை செயல்பாடுகளையும் வழங்குகிறது. பொருளின் தேர்வு நேரடியாக வெவ்வேறு தயாரிப்பு வடிவமைப்புகளுக்கு ஏற்றது:

URZ2501 பொருள்:சிறந்த பிரதிபலிப்பு மற்றும் ஒளி-தடுக்கும் பண்புகளை வழங்குகிறது, பொதுவாக மாறுபாடு மற்றும் வண்ணத் தூய்மையை மேம்படுத்த நடுத்தர முதல் உயர்நிலை வண்ண காட்சி தொகுதிகளில் (TFT காட்சி தொகுதி) பயன்படுத்தப்படுகிறது.

பிசி ஒயிட் மெட்டீரியல்:எல்சிடி திரைகளின் மெலிதான சுயவிவரத்தை எளிதாக்கும் பக்க-ஒளி பின்னொளி வடிவமைப்புகளில் பெரும்பாலும் பயன்படுத்தப்படுகிறது.

பிசி ஒயிட் + கண்ணாடியிழை பொருள்:கடுமையான நம்பகத்தன்மை தேவைகளுடன் தொழில்துறை சூழல்களுக்கு ஏற்ற கீழ்-ஒளி பின்னொளி தயாரிப்புகளின் கட்டமைப்பு விறைப்புத்தன்மையை மேம்படுத்துகிறது.

தனிப்பயனாக்கப்பட்ட LCD திரைகளை உள்ளடக்கிய திட்டங்களில், பிளாஸ்டிக் சட்டத்தின் வடிவமைப்பு மற்றும் பொருள் தேர்வு ஆகியவை குறிப்பிட்ட ஆப்டிகல் விளைவுகள் மற்றும் இயந்திர விவரக்குறிப்புகளை அடைவதற்கு முக்கியமாகும்.

இரட்டை பக்க டேப்: மறைக்கப்பட்ட ஒட்டும் மற்றும் ஒளி-தடுக்கும் நிபுணர்

LCM அசெம்பிளியில் இரட்டை பக்க டேப் ஒரு "பிசின்" இன்றியமையாத பாத்திரத்தை வகிக்கிறது. ஒளி வழிகாட்டி தட்டு, பரவல் படம் மற்றும் பிரகாசத்தை மேம்படுத்தும் படம் போன்ற உள் ஆப்டிகல் படங்களைப் பாதுகாப்பதற்கும், இறுதியில் பின்னொளியை LCD திரையில் உறுதியாகப் பிணைப்பதற்கும் இது பொறுப்பாகும்.

வழக்கமான இரட்டை பக்க டேப்:பல்வேறு அடி மூலக்கூறுகளில் (எ.கா., அடி மூலக்கூறு இல்லாத, PET) மற்றும் தடிமன் விருப்பங்களில் (0.03–0.30 மிமீ) கிடைக்கிறது. COG-கட்டமைப்பு LCD திரைகளை இணைக்கும் போது, ​​பொருத்தமான தடிமன் கொண்ட இரட்டை பக்க டேப்பைத் தேர்ந்தெடுப்பது அழுத்தத்தை திறம்பட குஷன் செய்து, காட்சி வெள்ளைப் புள்ளிகள் ஏற்படுவதைத் தடுக்கும்.

கருப்பு மற்றும் வெள்ளை இரட்டை பக்க டேப்:இது ஒளியைத் தடுப்பதற்கான கருப்புப் பக்கமும், பிரதிபலிப்புக்கு வெள்ளைப் பக்கமும் கொண்ட ஒரு செயல்பாட்டுப் பொருளாகும், ஒரே நேரத்தில் ஒட்டுதல், ஒளியைத் தடுப்பது மற்றும் பிரதிபலிப்பு ஆகிய மூன்று பணிகளைச் செய்கிறது. இது பெரும்பாலும் வண்ணக் காட்சி தொகுதிகளின் (TFT டிஸ்ப்ளே மாட்யூல்) பயனுள்ள காட்சிப் பகுதியை வரையறுக்கவும், நெகிழ்வான சுற்றுகளை (FPC) பாதுகாக்கவும் பயன்படுத்தப்படுகிறது, இது காட்சி எல்லைத் தெளிவு மற்றும் ஒட்டுமொத்த நம்பகத்தன்மையை மேம்படுத்துவதற்கான முக்கிய அங்கமாக அமைகிறது.

முடிவுரை

ஒரு LCM இன் துல்லியமான அமைப்பிற்குள், ஒளி-உமிழும் LEDகள் மற்றும் ஒளி-வழிகாட்டும் தகடுகள் முதல் பிளாஸ்டிக் சட்டங்கள் மற்றும் இரட்டை பக்க டேப் வரை, ஒவ்வொரு கூறுகளும் தனித்துவமான மற்றும் ஈடுசெய்ய முடியாத செயல்பாட்டைக் கொண்டுள்ளன. அவர்கள் துல்லியமான ஒருங்கிணைப்பில் ஒன்றாக வேலை செய்கிறார்கள், எந்த ஒரு இணைப்பு இல்லாதது அல்லது குறைபாடு ஒட்டுமொத்த செயல்திறன் மற்றும் நம்பகத்தன்மையை பாதிக்கும். பிளாஸ்டிக் பிரேம் மற்றும் இரட்டை பக்க டேப்பின் மதிப்பு பின்னொளி மற்றும் எல்சிடி திரை போன்ற பிற முக்கிய கூறுகளுடன் அவற்றின் இன்றியமையாத சினெர்ஜியில் துல்லியமாக உள்ளது, இது ஒரு நிலையான, திறமையான மற்றும் உயர்தர காட்சி தொகுதியின் அடித்தளத்தை உருவாக்குகிறது.
