LCD பிளாக் டெக்னாலஜியின் விரிவான பகுப்பாய்வு (பகுதி 1): கட்டமைப்பு மற்றும் இணைப்பு, காட்சியின் முக்கிய குறியீட்டைத் திறத்தல்

மின்னணு சாதனங்கள் எங்கும் நிறைந்துள்ள இன்றைய உலகில், மனித-இயந்திர தொடர்புக்கான முக்கிய இடைமுகமாக திரவ படிக காட்சிகள் (LCD கள்) செயல்படுகின்றன, மேலும் அவற்றின் தொழில்நுட்ப திறன்கள் சாதனங்களின் பயனர் அனுபவத்தை நேரடியாக தீர்மானிக்கிறது. ஸ்மார்ட் அணியக்கூடியவை முதல் தொழில்துறை கட்டுப்பாட்டு அமைப்புகள் வரை, ஆட்டோமோட்டிவ் டிஸ்ப்ளேக்கள் முதல் நுகர்வோர் எலக்ட்ரானிக்ஸ் வரை, வெவ்வேறு சூழ்நிலைகளில் LCD தயாரிப்புகளுக்குப் பின்னால், நுட்பமாக வடிவமைக்கப்பட்ட கட்டமைப்பு திட்டங்கள் மற்றும் இணைப்பு தொழில்நுட்பங்கள் உள்ளன. ஒரு தொழில்முறை தனிப்பயன் LCD காட்சி உற்பத்தியாளர் மற்றும் சக்திவாய்ந்த LCD டிஸ்ப்ளே தொழிற்சாலை, CNK என்பது R&D, உற்பத்தி மற்றும் காட்சி சாதனங்கள் மற்றும் HMI (மனித-இயந்திர இடைமுகம்) தயாரிப்புகளின் விற்பனைக்கு அர்ப்பணிக்கப்பட்ட ஒரு சிறப்பு மற்றும் அதிநவீன உயர் தொழில்நுட்ப நிறுவனமாகும்.

இன்று, காட்சி தொழில்நுட்பத்தின் அடிப்படை தர்க்கத்தைப் புரிந்துகொள்ள உதவும் LCDகளின் அடிப்படை அடிப்படைகளை ஆழமாகப் பகுப்பாய்வு செய்வோம்.

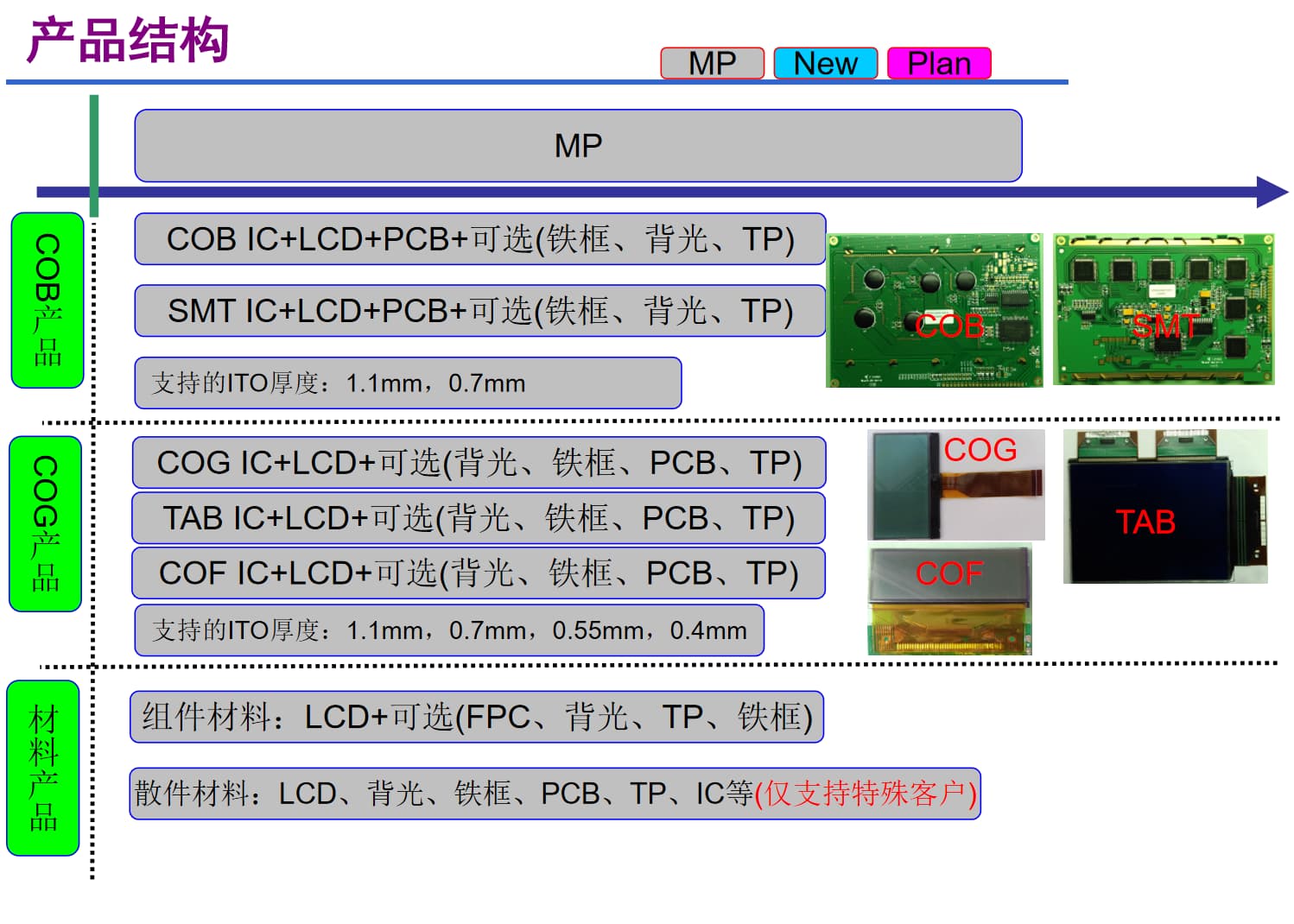

I. தயாரிப்பு அமைப்பு: டெய்லர் மேட் டிஸ்ப்ளே தீர்வுகள்

LCD களின் தயாரிப்பு அமைப்பு அனைத்துக்கும் ஒரே அளவு பொருந்தாது ஆனால் பயன்பாட்டு காட்சிகள் மற்றும் செயல்திறன் தேவைகளுக்கு ஏற்ப தனிப்பயனாக்கப்படுகிறது. அனுபவம் வாய்ந்த காட்சி தயாரிப்பு நிறுவனமாக, CNK இன் முக்கிய தயாரிப்புகளில் மோனோக்ரோம் LCDகள் மற்றும் ஒரே வண்ணமுடைய தொகுதிகள், 0.96-15.6 அங்குல TFT காட்சி தொகுதிகள், OLED தொகுதிகள் மற்றும் HMI மனித-இயந்திர தொடர்பு தொகுதிகள் ஆகியவை அடங்கும். அதன் தயாரிப்பு அமைப்பு முக்கியமாக மூன்று வகை முக்கிய தயாரிப்புகள் மற்றும் பல்வேறு வழித்தோன்றல் திட்டங்களைக் கொண்டுள்ளது:

1. ஒருங்கிணைந்த தயாரிப்புகள்: திறமையான மற்றும் நிலையான முதன்மைத் தேர்வுகள்

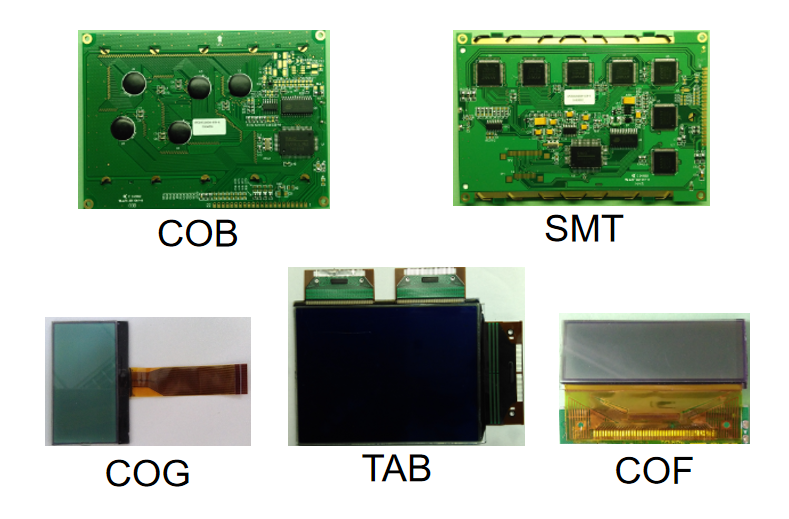

•  COB தயாரிப்புகள்: "IC + LCD + PCB" இன் முக்கிய கட்டமைப்பை ஏற்றுக்கொள்ளுங்கள் மற்றும் இரும்பு சட்டங்கள், பின்னொளிகள் மற்றும் TP (டச் பேனல்கள்) போன்ற விருப்பக் கூறுகளுடன் பொருத்தப்படலாம். உயர் ஒருங்கிணைப்பு மற்றும் வலுவான நிலைத்தன்மையுடன், தொழில்துறை கட்டுப்பாடு மற்றும் வாகன உபகரணங்கள் போன்ற கடுமையான நம்பகத்தன்மை தேவைகள் கொண்ட சூழ்நிலைகளில் அவை பரவலாகப் பயன்படுத்தப்படுகின்றன.
•  COG தயாரிப்புகள்:"IC + LCD" அடிப்படையில், பின்னொளிகள், இரும்புச் சட்டங்கள், PCBகள் மற்றும் TPகள் போன்ற நெகிழ்வான துணைக்கருவிகளை அவை ஆதரிக்கின்றன. செயல்திறனை உறுதி செய்யும் போது, ​​அவை கட்டமைப்பு வடிவமைப்பை எளிமையாக்கி, ஸ்மார்ட் அணியக்கூடியவை, சிறிய கையடக்க சாதனங்கள் மற்றும் கடுமையான அளவு வரம்புகளுடன் கூடிய பிற தயாரிப்புகளுக்கு ஏற்றதாக அமைகின்றன.
•  SMT/COF/TAB தயாரிப்புகள்:SMT IC, COF IC மற்றும் TAB IC ஆகியவற்றை முறையே LCD உடன் இணைக்கவும், விருப்பமான துணைக்கருவிகளுடன், நடுத்தர முதல் உயர்நிலை காட்சி தேவைகளை உள்ளடக்கும். அவற்றில், COF மற்றும் TAB திட்டங்கள் குறுகிய உளிச்சாயுமோரம் மற்றும் உயர் தெளிவுத்திறன் கொண்ட தயாரிப்புகளில் சிறந்து விளங்குகின்றன

•  கூறு பொருட்கள்:LCD ஐ மையமாகக் கொண்டு, அவை FPC (நெகிழ்வான அச்சிடப்பட்ட சுற்றுகள்), பின்னொளிகள், TPகள் மற்றும் இரும்புச் சட்டங்கள் போன்ற கூறுகளுடன் இணைக்கப்படலாம், இது வாடிக்கையாளர்களுக்கு தனிப்பயனாக்குதல் நெகிழ்வுத்தன்மை மற்றும் அசெம்பிளித் திறனை சமநிலைப்படுத்தும் அரை-ஒருங்கிணைந்த தீர்வுகளை வழங்குகிறது.
• உதிரி பாகங்கள் பொருட்கள்:LCD, பின்னொளிகள், இரும்புச் சட்டங்கள், PCBகள், TPகள் மற்றும் ICகள் உள்ளிட்ட உதிரி பாகங்களின் முழு தொகுப்பையும் வழங்குங்கள், இது சிறப்பு வாடிக்கையாளர்களின் ஆழ்ந்த தனிப்பயனாக்கத் தேவைகளை மட்டுமே ஆதரிக்கிறது. தனிப்பயன் எல்சிடி டிஸ்ப்ளே உற்பத்தியாளரின் நெகிழ்வான தழுவல் திறனை இது முழுமையாக நிரூபிக்கிறது மற்றும் முக்கிய மற்றும் தனிப்பயனாக்கப்பட்ட காட்சி காட்சிகளுக்கு ஏற்றது.

CNK இன் வெவ்வேறு கட்டமைப்பு திட்டங்கள் வெவ்வேறு ITO தடிமன்களை ஆதரிக்கின்றன என்பது கவனிக்கத்தக்கது: COB மற்றும் SMT திட்டங்கள் 1.1mm மற்றும் 0.7mm தடிமன்களை ஆதரிக்கின்றன; COG, COF மற்றும் TAB திட்டங்கள் மேலும் 0.55mm மற்றும் 0.4mm வரை நீட்டிக்கப்படுகின்றன. மெல்லிய ஐடிஓ தடிமன் சாதனங்களின் மினியேட்டரைசேஷன் மற்றும் இலகு எடையை செயல்படுத்துகிறது, மேலும் LCD டிஸ்ப்ளே தொழிற்சாலையின் நேர்த்தியான தொழில்நுட்ப வலிமையையும் பிரதிபலிக்கிறது.

II. இணைப்பு முறைகள்: திறமையான பரிமாற்றம் "பாலம்" வடிவமைப்பு

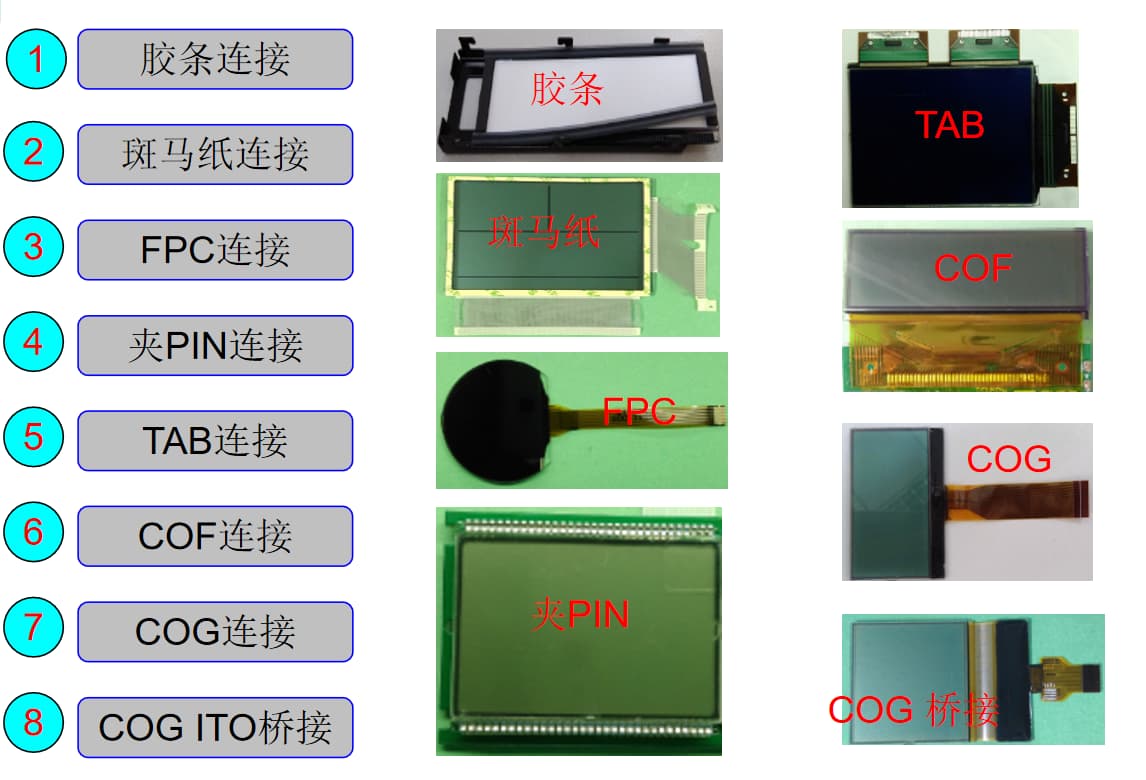

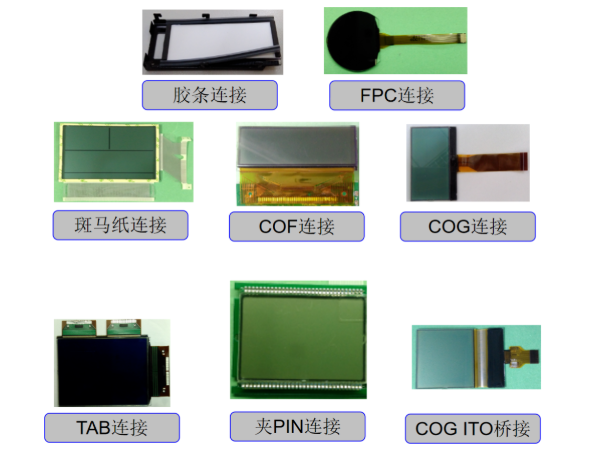

தயாரிப்பு அமைப்பு ஒரு எல்சிடியின் "எலும்புக்கூடு" என்றால், இணைப்பு முறையானது அதன் வழியாக இயங்கும் "இரத்த நாளம்" ஆகும், இது சமிக்ஞை பரிமாற்றத்தின் நிலைத்தன்மையையும் தயாரிப்பின் சட்டசபை வசதியையும் நேரடியாக பாதிக்கிறது. ஒரு தொழில்முறை காட்சி உற்பத்தி நிறுவனமாக, CNK 8 முக்கிய இணைப்பு முறைகளை முதுகலை செய்கிறது, வெவ்வேறு பயன்பாட்டு காட்சிகளை முழுமையாக உள்ளடக்கியது:

1. அடிப்படை இணைப்புத் திட்டங்கள்: எளிமையானது, நம்பகமானது மற்றும் செலவைக் கட்டுப்படுத்தக்கூடியது·

• ரப்பர் துண்டு இணைப்பு:இயக்க எளிதானது மற்றும் குறைந்த விலை, இணைப்பு நிலைத்தன்மைக்கு குறைந்த தேவைகள் கொண்ட சாதாரண மின்னணு சாதனங்களுக்கு ஏற்றது.
• வரிக்குதிரை காகித இணைப்பு:நல்ல கடத்துத்திறன் மற்றும் நெகிழ்வுத்தன்மையுடன், இது சிறிதளவு கட்டமைப்பு சிதைவுக்கு ஏற்றவாறு சிறிய LCDகள் மற்றும் PCBகளை இணைக்கப் பயன்படுகிறது.
•  பின் கிளிப் இணைப்பை:பிரிப்பதற்கு எளிதானது மற்றும் பிற்கால பராமரிப்புக்கு வசதியானது, இது அடிக்கடி பிழைத்திருத்தம் அல்லது கூறு மாற்றீடு தேவைப்படும் உபகரணங்களில் பரவலாகப் பயன்படுத்தப்படுகிறது.

• FPC இணைப்பு:நெகிழ்வான அச்சிடப்பட்ட சுற்றுகளுடன் இணைந்து, இது பல கோண மற்றும் குறுகிய இடைவெளிகளில் இணைப்புகளை அடைய முடியும், இது ஸ்மார்ட் அணியக்கூடியவை, மடிக்கக்கூடிய சாதனங்கள் மற்றும் பிற தயாரிப்புகளுக்கு விருப்பமான திட்டமாக அமைகிறது.
• TAB இணைப்பு:டிஏபி (அனிசோட்ரோபிக் கண்டக்டிவ் ஃபிலிம்) மூலம் எல்சிடியுடன் இயக்கி ஐசியை நேரடியாகப் பிணைக்கிறது, இணைப்பு முனைகளைக் குறைத்து, பரிமாற்றத் திறன் மற்றும் நிலைத்தன்மையை மேம்படுத்துகிறது.
• COG இணைப்பு:LCDயின் கண்ணாடி அடி மூலக்கூறுடன் IC ஐ நேரடியாகப் பிணைக்கிறது, இது தயாரிப்பு அளவை வெகுவாகக் குறைக்கிறது மற்றும் ஒருங்கிணைப்பை மேம்படுத்துகிறது, இது உயர்நிலை கையடக்க சாதனங்களுக்கான முக்கிய இணைப்பு முறையாகும்.
• COF இணைப்பு:IC ஆனது ஒரு நெகிழ்வான படத்தில் தொகுக்கப்பட்டு பின்னர் LCD உடன் பிணைக்கப்பட்டுள்ளது, இது நெகிழ்வுத்தன்மை மற்றும் உயர் ஒருங்கிணைப்பு ஆகிய இரண்டையும் கொண்டுள்ளது, குறுகிய பெசல்கள் மற்றும் உயர் தெளிவுத்திறன்களின் காட்சி தேவைகளுக்கு ஏற்றது.
• COG ITO பிரிட்ஜிங்:ஒரு சிறப்பு பிரிட்ஜிங் வடிவமைப்பு சிக்னல் பரிமாற்ற பாதையை மேலும் மேம்படுத்துகிறது, பெரிய அளவிலான மற்றும் உயர்-பட-தரமான LCDகளில் சிறப்பாக செயல்படுகிறது.

செழுமையான கட்டமைப்புத் திட்டங்கள் மற்றும் நம்பகமான இணைப்புத் தொழில்நுட்பங்களை நம்பி, CNK, சீனா TFT டிஸ்ப்ளே துறையில் உயர்தர நிறுவனமாக, பல்வேறு தொழில்களுக்கு உயர்தர காட்சி தீர்வுகளை தொடர்ந்து வழங்குகிறது. அடுத்த கட்டுரையில், LCDகளின் வகை வகைப்பாடு மற்றும் காட்சி முறைகளை நாங்கள் தொடர்ந்து ஆராய்வோம், எனவே காத்திருங்கள்!
