ஒளி மூலத்திலிருந்து படத்தின் தரம் வரை: பின்னொளி என்பது LCD தொகுதியின் உண்மையான "பேக்ஸ்டேஜ் ஹீரோ" ஆகும்.

எல்சிடி காட்சிகளைப் பற்றி மக்கள் பேசும்போது, ​​முதலில் நினைவுக்கு வருவது "திரை" மட்டுமே. ஆனால் ஒரு முழுமையான லிக்விட் கிரிஸ்டல் மாட்யூல் (எல்சிஎம்) என்பது ஒரு திரவ படிக பேனலை விட அதிகம். இது இயக்கி ICகள், ஒரு PCB மற்றும் அடிக்கடி கவனிக்கப்படாத மற்றும் முக்கியமான கூறுகளை ஒருங்கிணைக்கிறது: பின்னொளி.

பின்னொளி: திரைக்குப் பின்னால் அமைந்துள்ள "ஒளி இயந்திரம்"

திரவ படிகப் பொருளே ஒளியை வெளியிடுவதில்லை. இது ஒரு "ஒளி வால்வு" போல் செயல்படுகிறது, இது ஒரு படத்தைக் காண்பிக்கும் முன் வெளிச்சத்தை வழங்க பின்னொளி அமைப்பை நம்பியுள்ளது. பின்னொளியின் முக்கிய பணி ஒரு புள்ளி அல்லது நேரியல் ஒளி மூலத்தை மிகவும் சீரான மேற்பரப்பு ஒளி மூலமாக மாற்றுவதாகும்.

பிரகாசம், சீரான தன்மை, வண்ண வெப்பநிலை, மின் நுகர்வு - நீங்கள் பார்க்கும் அனுபவத்தின் ஒவ்வொரு அம்சமும் பின்னொளி தொழில்நுட்பத்தால் ஆதரிக்கப்படுகிறது.

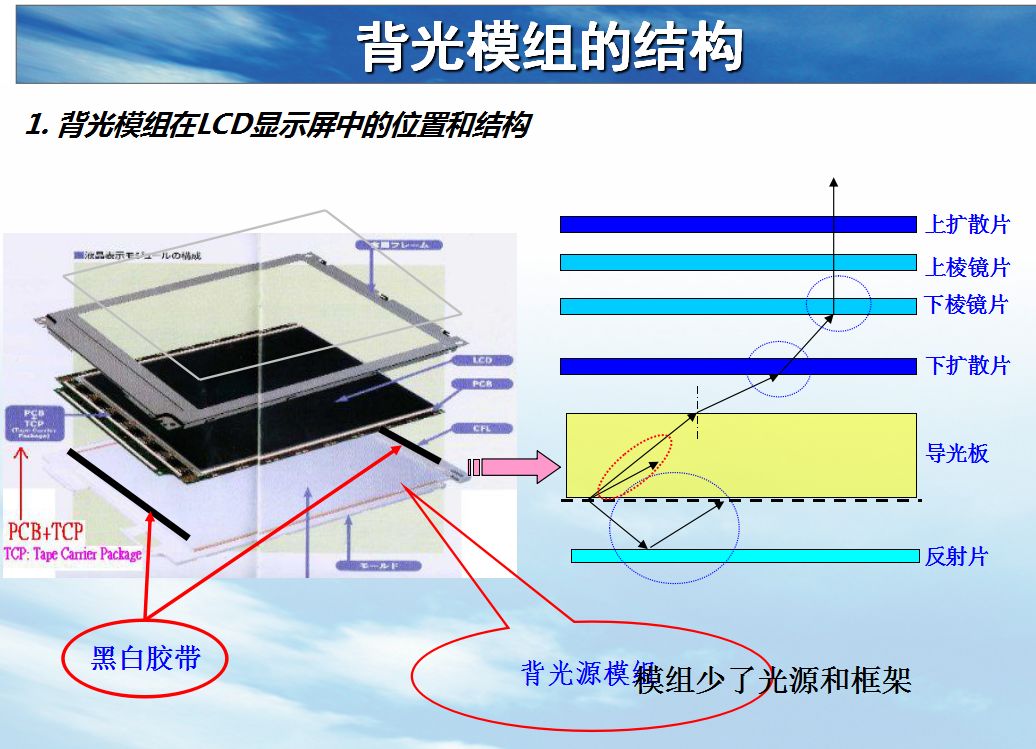

பின்னொளியை பிரித்தெடுத்தல்: துல்லியமான ஒளியியல் அமைப்புகளின் தொகுப்பு

உயர் செயல்திறன் கொண்ட பின்னொளி என்பது மேம்பட்ட பொருட்கள் அறிவியல் மற்றும் துல்லியமான ஒளியியல் பொறியியல் ஆகியவற்றின் விளைவாகும். அதன் முக்கிய கூறுகள் அடங்கும்:

ஒளி ஆதாரம்:ஒளியின் தோற்றம், பின்னொளியின் அடிப்படை வண்ண வெப்பநிலை, பிரகாசம் மற்றும் ஆயுட்காலம் ஆகியவற்றை தீர்மானிக்கிறது.

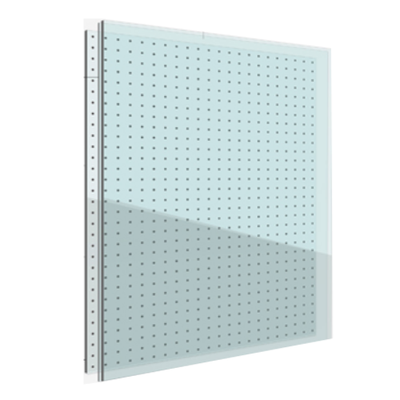

ஒளி வழிகாட்டி தட்டு (LGP):சீரான ஒளி விநியோகத்திற்கான திறவுகோல். கீழ் மேற்பரப்பில் உள்ள நுண்-கட்டமைக்கப்பட்ட புள்ளிகள் விளிம்பிலிருந்து முழு விமானம் முழுவதும் நுழையும் ஒளியை சிதறடிக்கும். துல்லியமாக வடிவமைக்கப்பட்ட புள்ளிகள் பாரம்பரிய அச்சிடப்பட்ட புள்ளிகளை விட சிறந்த ஒளியியல் செயல்திறனை வழங்குகின்றன.

ஆப்டிகல் ஃபிலிம் செட்:டிஃப்பியூசர் படங்கள், பிரகாசத்தை மேம்படுத்தும் படங்கள் (BEF), மற்றும் பிரதிபலிப்பு தாள்கள் ஆகியவை ஹாட் ஸ்பாட்களை அகற்றவும், முன்பக்க ஒளி வெளியீட்டு செயல்திறனை மேம்படுத்தவும், சீரான தன்மையை உறுதிப்படுத்தவும் இணைந்து செயல்படுகின்றன.

கட்டமைப்பு சட்டகம் மற்றும் ஒளி பலகை:நிலையான இயந்திர ஆதரவு மற்றும் நம்பகமான மின் இணைப்புகளை வழங்கவும்.

கட்டமைப்பைப் பொறுத்து, பின்னொளிகள் இரண்டு முக்கிய தொழில்நுட்ப வழிகளில் விழுகின்றன:

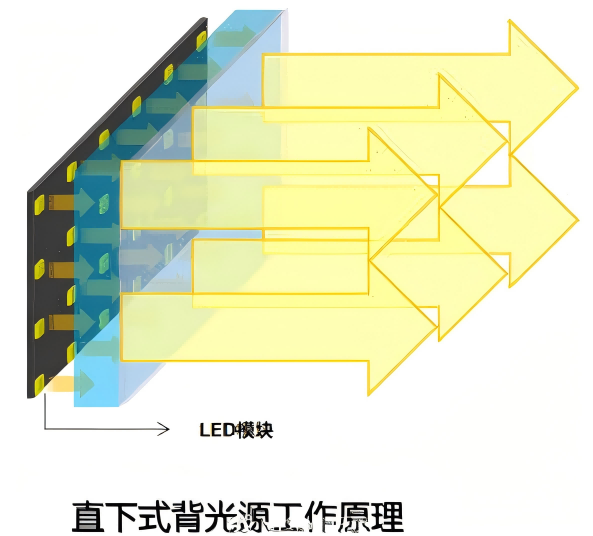

நேரடி ஒளி:எல்.ஈ.டி வரிசைகள் நேரடி வெளிச்சத்திற்காக ஒளி வழிகாட்டி தட்டுக்கு கீழே நேரடியாக வைக்கப்படுகின்றன. இது அதிக பிரகாசத்தை வழங்குகிறது மற்றும் உள்ளூர் மங்கலான கட்டுப்பாட்டை ஆதரிக்கிறது.

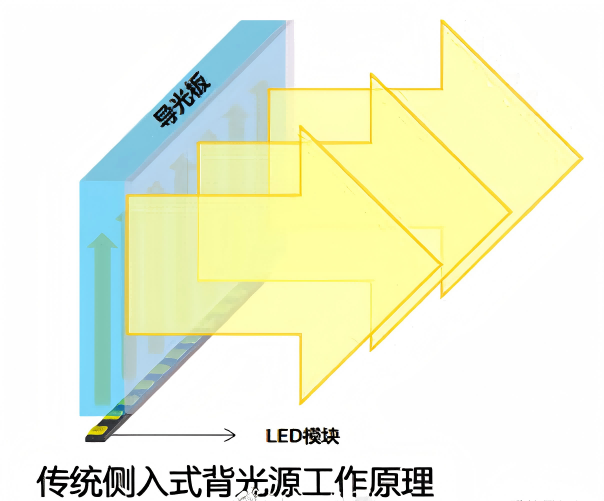

எட்ஜ்-லைட்:LED லைட் பார்கள் லைட் வழிகாட்டி தட்டின் பக்கங்களில் நிலைநிறுத்தப்பட்டுள்ளன. ஒளியானது விளிம்பிலிருந்து நுழைந்து தட்டு வழியாக முன்னோக்கிப் பிரதிபலிக்கிறது, இது அல்ட்ரா மெலிதான வடிவமைப்புகளை அடைவதற்கான திறவுகோலாக அமைகிறது.

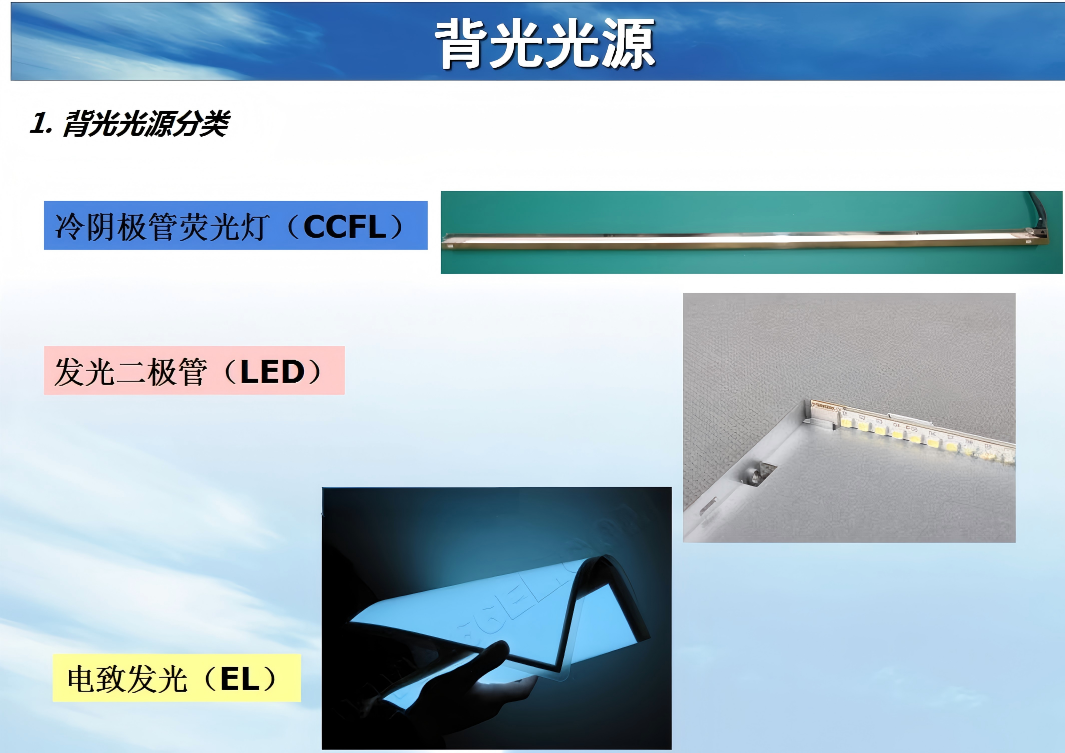

மூன்று வகையான ஒளி மூலங்கள், ஒவ்வொன்றும் அதன் சொந்த நன்மைகள்.

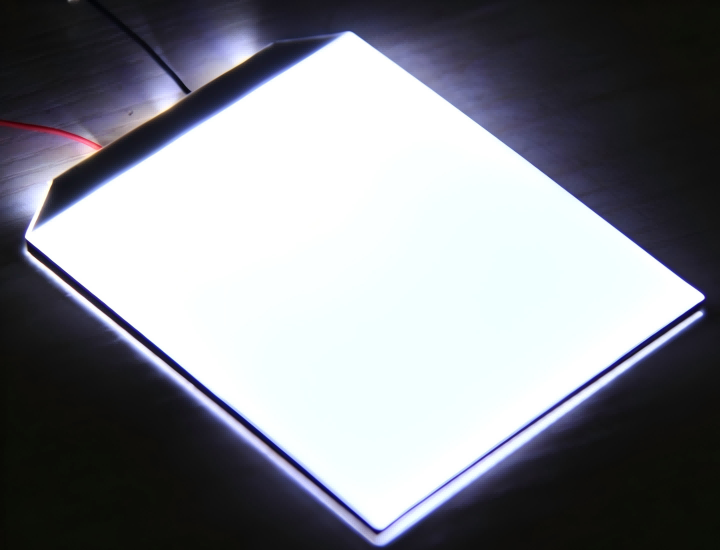

LED பின்னொளி:அதிக பிரகாசம், நீண்ட ஆயுட்காலம் (எட்ஜ்-லைட்டிற்கு 30,000 மணிநேரத்திற்கு மேல்), குறைந்த மின் நுகர்வு மற்றும் மெலிதான வடிவ காரணி. நுகர்வோர் எலக்ட்ரானிக்ஸ் முதல் தொழில்துறை காட்சிகள் வரை அனைத்திற்கும் இது முக்கிய தேர்வாகும்.

EL (எலக்ட்ரோலுமினசென்ட்) பின்னொளி:அல்ட்ரா-மெல்லிய, முழு மேற்பரப்பிலும் ஒரே சீரான மற்றும் நெகிழ்வான/வளைக்கக்கூடியது. தனிப்பயனாக்கப்பட்ட LCDகள் மற்றும் நெகிழ்வான காட்சி பயன்பாடுகளுக்கு இது இன்றியமையாததாக உள்ளது.

CCFL (குளிர் கத்தோட் ஃப்ளோரசன்ட் விளக்கு) பின்னொளி:பெரிய அளவில் நுகர்வோர் தயாரிப்புகளில் LED களால் மாற்றப்பட்டது, ஆனால் அதன் சிறந்த வண்ண செறிவு மற்றும் சீரான தன்மை காரணமாக சில தொழில்முறை காட்சி பயன்பாடுகளில் இன்னும் மதிப்புமிக்கது.

தொழில்நுட்ப சுருக்கம்

பின்னொளி என்பது லைட்டிங் கூறுகளை விட அதிகம். பொருள் தேர்வு மற்றும் ஒளியியல் வடிவமைப்பு முதல் ஒளி மூலத்தின் தேர்வு மற்றும் கட்டமைப்பு செயல்முறைகளை செம்மைப்படுத்துதல் வரை, ஒவ்வொரு விவரமும் காட்சியின் இறுதி செயல்திறனுக்கு பங்களிக்கிறது.

உயர்தர காட்சிகளைத் தொடரும் உற்பத்தியாளர்களுக்கு, பின்னொளி தொழில்நுட்பத்தில் ஆழ்ந்த நிபுணத்துவம் என்பது தயாரிப்பு வேறுபாட்டிற்கான அடித்தளமாகும், உயர்நிலை தனிப்பயனாக்கப்பட்ட LCD களின் தேவைகளைப் பூர்த்தி செய்கிறது மற்றும் ஒவ்வொரு திரையும் அதன் காட்சி வாக்குறுதியை வழங்குவதை உறுதி செய்கிறது.

ஒளி மூலத்திலிருந்து படத்தின் தரம் வரை, பின்னொளி எல்சிடி தொகுதிகளின் உண்மையான பாடப்படாத ஹீரோவாகும். பின்னொளி தொழில்நுட்பத்தைப் புரிந்துகொள்வது, இறுதியில், ஒரு சிறந்த காட்சியை உருவாக்குவதைப் புரிந்துகொள்வது.
