பேக்லைட் மாட்யூல்களில் ஆப்டிகல் பிலிம்கள்: ஒவ்வொரு எல்சிடி திரையையும் ஒளிரச் செய்யும் முக்கிய தொழில்நுட்பங்கள்

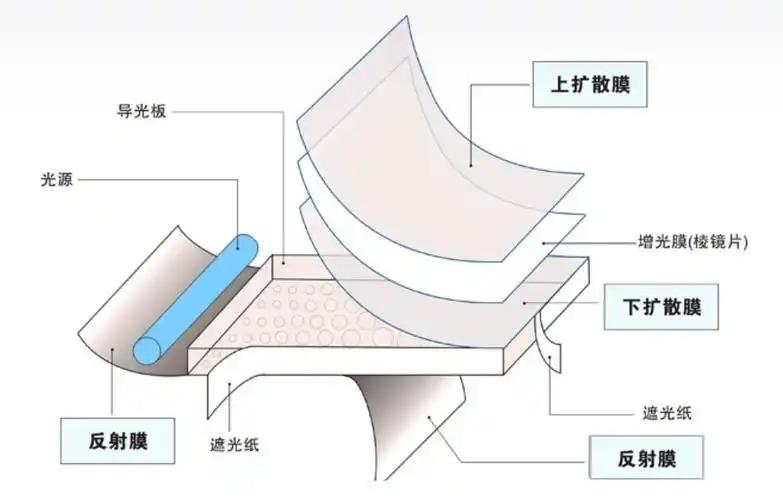

லிக்விட் கிரிஸ்டல் டிஸ்ப்ளே (எல்சிடி) உலகில், பேக்லைட் மாட்யூல் என்பது காட்சி செயல்திறனை நிர்ணயிக்கும் முக்கிய கூறுகளில் ஒன்றாகும். எல்சிடி டிஸ்ப்ளே தயாரிப்பாளராக, சிஎன்கே எலக்ட்ரானிக்ஸ் கோ., லிமிடெட், பின்னொளி என்பது வெறும் ஒளி மூலக் கூறு அல்ல என்பதை புரிந்துகொள்கிறது. துல்லியமான ஒளியியல் வடிவமைப்பு மூலம், புள்ளி ஒளி மூலங்களை சீரான, உயர்-பிரகாசம், உயர்-மாறுபட்ட மேற்பரப்பு வெளிச்சமாக மாற்றும் ஒரு முக்கிய தொழில்நுட்பமாகும், இதன் மூலம் LCD திரைகளுக்கு அவற்றின் தெளிவான காட்சி வாழ்க்கையை அளிக்கிறது. குறிப்பாக இன்று, தனிப்பயனாக்கப்பட்ட எல்சிடிகளுக்கான சந்தை தேவை அதிகரித்து வருவதால், பேக்லைட் மாட்யூலின் ஆப்டிகல் செயல்திறன் வேறுபட்ட காட்சி விளைவுகளை அடைவதில் ஒரு முக்கிய காரணியாக மாறியுள்ளது. இந்த செயல்திறன் பெரும்பாலும் அதனுள் துல்லியமாக ஒருங்கிணைக்கப்பட்ட ஆப்டிகல் படங்களின் வரிசையை சார்ந்துள்ளது. அவை பின்னொளியின் "நரம்பியல் வலையமைப்பு" போல செயல்படுகின்றன, ஒளியின் திசை, செயல்திறன் மற்றும் சீரான தன்மையை உன்னிப்பாகக் கட்டுப்படுத்துகின்றன.

பிரதிபலிப்பு தாள்: ஒளி திறன் அடித்தளம்

பின்னொளி தொகுதியின் கீழே, பிரதிபலிப்பான் தாள் "ஒளி செயல்திறனின் அடித்தளமாக" செயல்படுகிறது, இது தவறான ஒளியை மீண்டும் லைட் வழிகாட்டி தகட்டில் திருப்பி, பயன்பாட்டை மேம்படுத்துவதற்கு பொறுப்பாகும். பயன்பாட்டுத் தேவைகளைப் பொறுத்து, பிரதிபலிப்பான்கள் முக்கியமாக பின்வருமாறு வகைப்படுத்தப்படுகின்றன:

வெள்ளை பிரதிபலிப்பான்:E20, RW தொடர்கள், 0.05~0.2mm வரையிலான தடிமன், 80%~90% வரையிலான பிரதிபலிப்பு மற்றும் குறிப்பிட்ட ஒளி கடத்தும் திறன் கொண்டவை. மிகவும் நிலையான பின்னொளி வடிவமைப்புகளுக்கு ஏற்றது.

வெள்ளி பிரதிபலிப்பான்:பொதுவாக ஒரு பக்கம் வெள்ளை மற்றும் மறுபுறம் வெள்ளி, மிக மெல்லிய (0.04~0.065 மிமீ), அதிக பிரதிபலிப்பு திறன் (90%~98%) மற்றும் சிறந்த ஒளி-தடுக்கும் பண்புகளுடன். அதிக பிரகாசம் தேவைப்படும் காட்சிகளில் பெரும்பாலும் பயன்படுத்தப்படுகிறது.

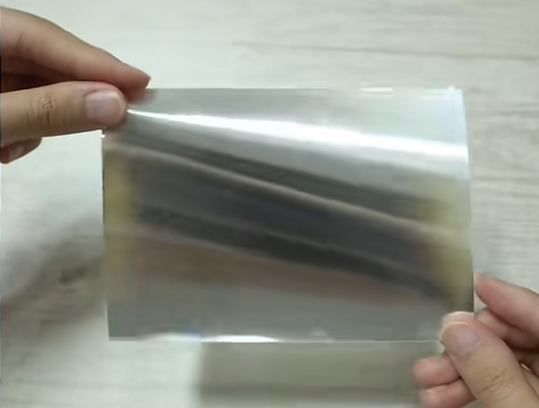

மல்டிலேயர் ஃபிலிம் ரிஃப்ளெக்டர் (ESR):65 மைக்ரான்களுக்குள் ஆயிரத்துக்கும் மேற்பட்ட அடுக்குகளை ஒருங்கிணைத்து, பல அடுக்கு படத் தொழில்நுட்பத்தைப் பயன்படுத்துகிறது. இதில் உலோகம் இல்லை இன்னும் கண்ணாடி போன்ற உலோகத் தோற்றம் உள்ளது. உயர்-செயல்திறன் பிரதிபலிப்பாளராக, ESR ஆனது முழு புலப்படும் ஒளி நிறமாலை முழுவதும் 98% க்கும் அதிகமான பிரதிபலிப்புத்தன்மையை அடைகிறது, இது உயர் செயல்திறன் கொண்ட பின்னொளி அமைப்புகளுக்கு ஏற்றதாக அமைகிறது.

LCD தொகுதிகளை தனிப்பயனாக்கும் போது, ​​பிரதிபலிப்பான் தாளின் தேர்வு நேரடியாக பின்னொளியின் சீரான தன்மை மற்றும் ஆற்றல் திறனை பாதிக்கிறது, இது ஆப்டிகல் வடிவமைப்பின் முதல் படியைக் குறிக்கிறது.

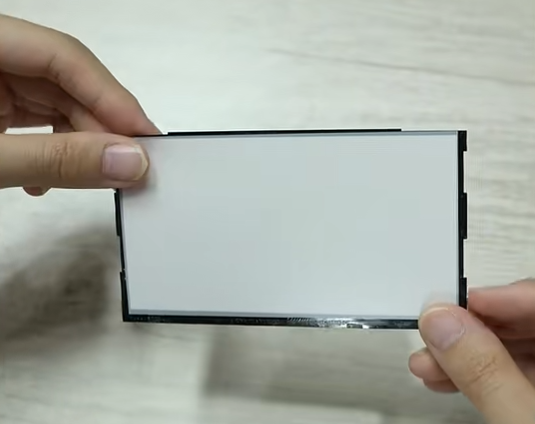

ஒளி-தடுக்கும் படம் / அலுமினியப் படலம் (ALF): ஒளி மற்றும் குறுக்கீடு எல்லைகளைக் கட்டுப்படுத்துதல்

ஒளி-தடுக்கும் படங்கள் முதன்மையாக பின்னொளியின் பக்கங்களில் இருந்து ஒளி கசிவைத் தடுக்கப் பயன்படுத்தப்படுகின்றன மற்றும் மின்காந்தக் கவசத்தை வழங்க முடியும். பொதுவான வகைகள் பின்வருமாறு:

பிரகாசமான வெள்ளி டிராகன்:பளபளப்பான மேற்பரப்பு, தடிமன் 0.05-0.1mm, நல்ல ஒளி-தடுப்பு பண்புகள் மற்றும் கடத்தும். குறுக்கீடு கவசம் தேவைப்படும் தொழில்துறை சூழல்களுக்கு ஏற்றது.

மேட் சில்வர் டிராகன்:ஒப்பீட்டளவில் மந்தமான பூச்சு, மெல்லியது (பொதுவாக ஒற்றை அடுக்குக்கு 0.05 மிமீ), சில ஒளி கடத்தும் திறன் கொண்டது மற்றும் கடத்தும் தன்மை கொண்டது.

வெள்ளை விளிம்பு துண்டு:குறிப்பிட்ட ஒளி கடத்தல், தடிமன் 0.05-0.08mm, கடத்துத்திறன் இல்லாதது. பொதுவாக நுகர்வோர் மின்னணு சாதனங்களில் பயன்படுத்தப்படுகிறது.

கருப்பு மற்றும் வெள்ளை ஒற்றை பக்க ஒட்டும் நாடா:கடத்துத்திறன் மற்றும் பக்க ஒளி கசிவு இல்லாத கடுமையான தேவைகள் இருக்கும் போது பின்னொளியின் பக்கங்களிலும் பயன்படுத்தலாம்.

இந்த பொருட்கள் LCD திரைகளின் உளிச்சாயுமோரம் வடிவமைப்பில் "ஆப்டிகல் பாதுகாவலர்களின்" பாத்திரத்தை வகிக்கின்றன, காட்சிப் பகுதிக்கு வெளியே தவறான ஒளி குறுக்கீடுகளை உறுதி செய்கிறது.

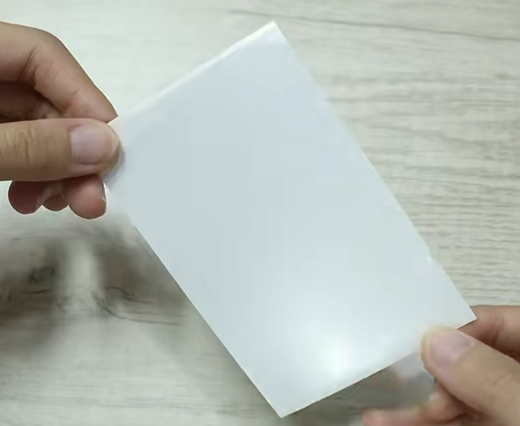

டிஃப்பியூசர் தாள்: ஒரு சீரான ஒளி கேன்வாஸை உருவாக்குதல்

ஆப்டிகல் பிலிம்களில் "ஒத்திசையாக்கும் மாஸ்டர்", டிஃப்பியூசர் தாள் மூடுபனி மூலம் ஒளியை சிதறடித்து, மென்மையான மற்றும் சீரான பின்னொளி வெளியீட்டை உருவாக்க புள்ளி ஒளி மூலங்களின் தடயங்களை நீக்குகிறது. பின்னொளி வகை மற்றும் பயன்பாட்டைப் பொறுத்து, டிஃப்பியூசர்கள் பிரிக்கப்படுகின்றன:

கீழே பின்னொளி டிஃப்பியூசர்:பொதுவாக ஒரு பக்கத்தில் பிசின், அதிக மூடுபனி (~90%), கடத்தும் தன்மை சுமார் 40% மட்டுமே; தடிமன் பொதுவாக கீழ் பின்னொளிகளுக்கு 0.18~0.3மிமீ இடையே இருக்கும். பொதுவான மாதிரிகள்: MB433P, MB533.

பக்க பின்னொளி டிஃப்பியூசர்:பொதுவாக பயன்படுத்தப்படும் தடிமன் 0.09 மிமீ ஆகும். பொதுவான மாதிரிகள்: TPRA90 (0.09mm), AJ-75 (0.075mm). பரிமாற்றம் 65%-80%, மூடுபனி 75%-90%.

வண்ணத் திரை பின்னொளி டிஃப்பியூசர்கள்: பொதுவாக இரண்டு தாள் வடிவமைப்பைப் பயன்படுத்தவும்:

கீழே டிஃப்பியூசர்:ஒளி வழிகாட்டி தட்டு மற்றும் பிரகாசத்தை மேம்படுத்தும் படத்திற்கு (BEF) இடையே வைக்கப்படும், ஒளி வழிகாட்டி தட்டில் இருந்து வெளிப்படும் ஒளியை ஒரே மாதிரியாக மாற்றுகிறது. பொதுவாகப் பயன்படுத்தப்படும் பொருள்: t=0.065mm, ஒப்பீட்டளவில் அதிக மூடுபனி (~84%), அதிக ஒலிபரப்பு (~98%).

சிறந்த டிஃப்பியூசர்:BEF க்கு மேலே வைக்கப்பட்டு, ஒரு பாதுகாப்புப் பாத்திரத்தை வகிக்கிறது மற்றும் மோயர் வடிவங்களைத் தடுக்க உதவுகிறது. பொதுவாகப் பயன்படுத்தப்படும் பொருள்: t=0.05mm, ஒப்பீட்டளவில் குறைந்த மூடுபனி (~29%), பரிமாற்றம் 90%.

டிஃப்பியூசர் தாள்களின் சரியான தேர்வு மற்றும் கலவையானது எல்சிடி தொகுதிகளில் ஒரே மாதிரியான, ஸ்பாட்-ஃப்ரீ டிஸ்பிளேவை உறுதி செய்வதற்கு முக்கியமாகும்.

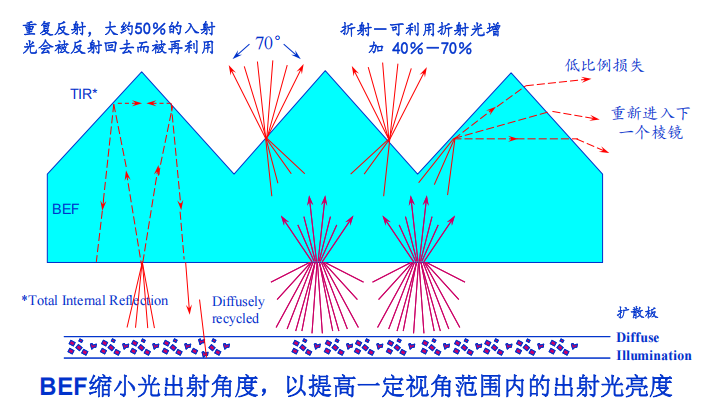

பிரைட்னஸ் என்ஹான்ஸ்மென்ட் ஃபிலிம் (BEF): பிரகாசத்தை அதிகரிப்பதற்கான ஆப்டிகல் என்ஜின்

வண்ண TFT மற்றும் பிற LCD திரைகளுக்கு, பிரகாசம் ஒரு முக்கியமான விவரக்குறிப்பாகும். ஆப்டிகல் படங்களில் "பிரகாசம் பெருக்கியாக" செயல்படும், BEF ஒரு சிறப்பு ப்ரிஸம் அமைப்பு மூலம் சிதறிய ஒளியைக் குவிக்கிறது, ஒவ்வொரு படமும் தோராயமாக 40%-50% பிரகாசத்தை வழங்குகிறது. இரண்டு பிலிம்களை இணைந்து பயன்படுத்தினால் பிரகாசத்தை பெருக்கலாம். ஒளிப் பாதையைக் கட்டுப்படுத்த மைக்ரோ ப்ரிஸம் வரிசையைப் பயன்படுத்துவதன் மூலம், பெரும்பாலான ஒளி திரைக்கு செங்குத்தாக வெளியேறும், இதன் மூலம் ஆற்றல் நுகர்வு மாறாமல் முன்பக்க பிரகாசத்தை கணிசமாக அதிகரிக்கிறது. தொழில்துறை கட்டுப்பாடு, மருத்துவம், வாகனம் மற்றும் பிற பயன்பாடுகளுக்கு உயர் செயல்திறன் கொண்ட தனிப்பயனாக்கப்பட்ட எல்சிடிகளில் குறிப்பாகப் பரவலாகப் பயன்படுத்தப்படும் நடுத்தர முதல் உயர்நிலை வண்ணத் திரை பின்னொளிகளில் BEF இன்றியமையாத அங்கமாக மாறியுள்ளது.
