உளிச்சாயுமோரம்: LCD தொகுதிகளில் அடிப்படை கட்டமைப்பு கூறுகளை பகுப்பாய்வு செய்தல்

  ஒரு LCD தொகுதி (LCM) என்பது ஒரு ஒருங்கிணைந்த தயாரிப்பு ஆகும், இது காட்சி செயல்பாட்டை ஒரு தனி தொகுதியாக இணைக்கிறது. இது பொதுவாக LCD திரை, PCB இயக்கி சுற்று, பின்னொளி அலகு, இணைப்பிகள் மற்றும் தேவையான கட்டமைப்பு கூறுகளைக் கொண்டுள்ளது. LCD டிஸ்ப்ளே உற்பத்தியாளர்களாக, நாங்கள் பல்வேறு நிலையான மற்றும் தனிப்பயனாக்கப்பட்ட LCD திரைகளை வடிவமைத்து தயாரிக்கும் போது, ​​ஒவ்வொரு கூறுகளும் அதன் குறிப்பிட்ட செயல்பாட்டின் அடிப்படையில் தேர்ந்தெடுக்கப்பட்டு மேம்படுத்தப்படும். உளிச்சாயுமோரம் (மெட்டல் பிரேம் அல்லது பெசல் என்றும் குறிப்பிடப்படுகிறது) இது போன்ற ஒரு அடிப்படை துணைப் பொருளாகும், இது ஒரு முக்கிய கட்டமைப்புப் பாத்திரத்தை வகிக்கிறது.

I. LCM இல் பெசலின் முதன்மை செயல்பாடுகள்

ஒரு LCD தொகுதிக்குள், உளிச்சாயுமோரம் முதன்மையாக மூன்று அடிப்படை மற்றும் முக்கியமான உடல் செயல்பாடுகளை நிறைவேற்றுகிறது:

இயந்திர ஆதரவு மற்றும் சரிசெய்தல்

LCD கண்ணாடி, PCB மற்றும் பின்னொளி அலகு போன்ற LCM இன் ஒப்பீட்டளவில் உடையக்கூடிய உள் கூறுகளுக்கு உளிச்சாயுமோரம் ஒரு திடமான வெளிப்புற சட்டத்தை வழங்குகிறது. அதன் உலோகப் பொருட்களால் வழங்கப்படும் விறைப்பு, போக்குவரத்து, அசெம்பிளி அல்லது பயன்பாட்டின் போது ஏற்படும் மன அழுத்தத்தால் தொகுதி சிதைவதை அல்லது சேதமடைவதைத் தடுக்கிறது, ஒட்டுமொத்த கட்டமைப்பு நிலைத்தன்மையை உறுதி செய்கிறது. தனிப்பயனாக்கப்பட்ட LCD திரைக்கு, உளிச்சாயுமோரம் பரிமாணங்களும் வடிவமும் ஒட்டுமொத்த வடிவமைப்போடு துல்லியமாகப் பொருந்த வேண்டும்.

கிரவுண்டிங் மற்றும் மின்காந்தக் கவசத்தை இயக்குதல்

பல பயன்பாட்டுக் காட்சிகளில், LCD தொகுதிகள் மின்காந்த குறுக்கீட்டிற்கு ஒரு குறிப்பிட்ட அளவிலான நோய் எதிர்ப்பு சக்தியைக் கொண்டிருக்க வேண்டும். உளிச்சாயுமோரம் கணினியின் தரைக் கோட்டுடன் சரியாக இணைப்பதன் மூலம், ஒரு பயனுள்ள பாதுகாப்பு அடுக்கு உருவாகிறது. இது உள் இயக்கி சுற்றுகளில் வெளிப்புற குறுக்கீட்டின் தாக்கத்தை குறைக்க உதவுகிறது மற்றும் தொகுதியின் சொந்த சமிக்ஞை கசிவை அடக்குகிறது, இதன் மூலம் இறுதி தயாரிப்பின் ஒட்டுமொத்த மின்காந்த இணக்கத்தன்மை (EMC) செயல்திறனை மேம்படுத்துகிறது.

மின் இணைப்புகளின் நம்பகத்தன்மையை உறுதி செய்தல்

எல்சிடி பேனலை இயக்கி பிசிபியுடன் இணைக்க கடத்தும் எலாஸ்டோமர் இணைப்பிகளைப் பயன்படுத்தும் வடிவமைப்புகளில், உளிச்சாயுமோரம், அதன் துல்லியமான பரிமாணங்கள் மற்றும் கிளாம்பிங் ஃபோர்ஸ் மூலம், இந்த கீற்றுகளுக்கு சீரான மற்றும் நிலையான சுருக்கத்தை வழங்குகிறது. இரண்டு பகுதிகளுக்கு இடையே நம்பகமான மின் கடத்தல் மற்றும் நிலையான தொடர்பு எதிர்ப்பை உறுதி செய்வதற்கு இது முக்கியமாகும், இது காட்சி வெளியீட்டின் நிலைத்தன்மையை நேரடியாக பாதிக்கிறது.

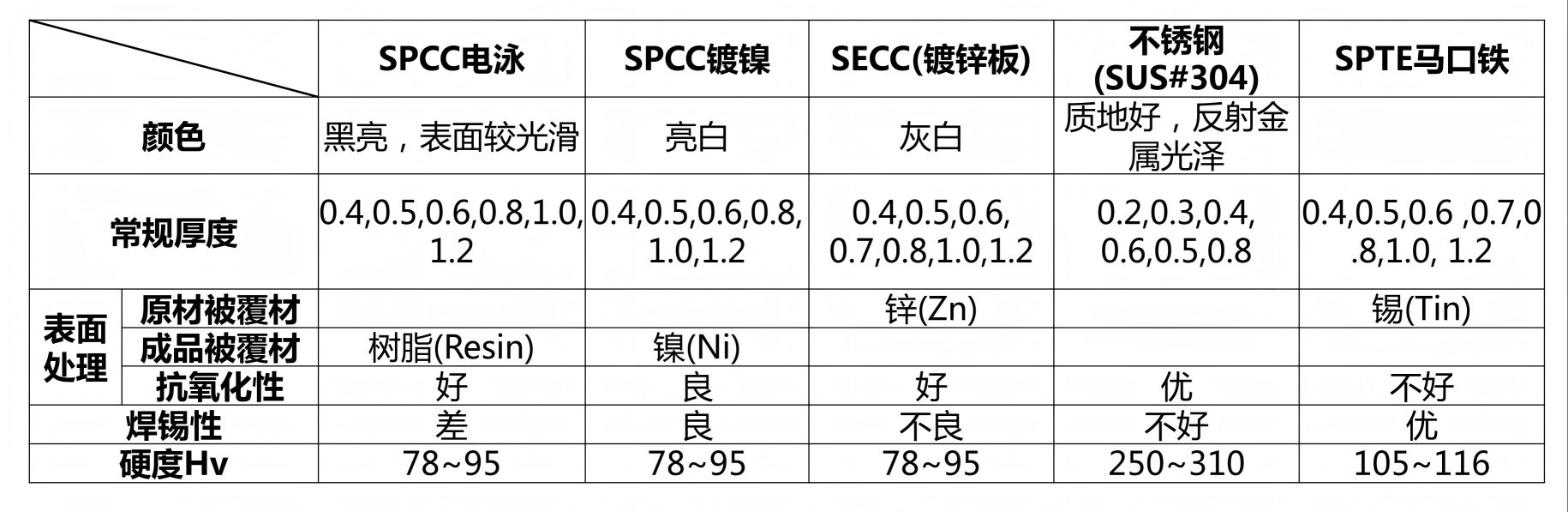

II. உளிச்சாயுமோரம் பொருள் தேர்வு: சமநிலை பொறியியல் பயிற்சி

ஒரு உளிச்சாயுமோரம் அதன் செயல்திறன், விலை மற்றும் பொருத்தம் அதன் அடிப்படை பொருள் மற்றும் மேற்பரப்பு பூச்சு ஆகியவற்றை சார்ந்துள்ளது. நீண்டகால உற்பத்தி அனுபவத்தின் அடிப்படையில், பல்வேறு வகையான LCD தொகுதிகள் மற்றும் பயன்பாட்டு சூழல்கள் பொதுவாக பின்வரும் பொருள் தேர்வு தர்க்கத்திற்கு ஒத்திருக்கும்:

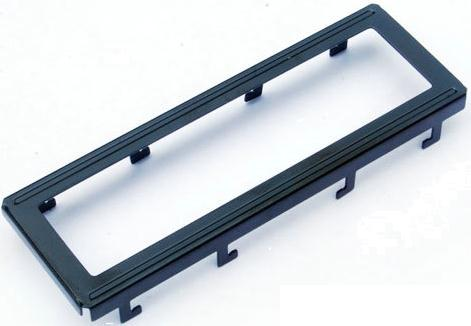

SPCC (குளிர் உருட்டப்பட்ட எஃகு, கருப்பு எலக்ட்ரோபோரேசிஸ் பூச்சுடன்)

மிகவும் வழக்கமான மற்றும் செலவு குறைந்த விருப்பம். செலவு உணர்திறன் மோனோ LCMகள் மற்றும் சில சிறிய அளவிலான TFT தொகுதிகளில் பரவலாகப் பயன்படுத்தப்படுகிறது. கருப்பு எலக்ட்ரோபோரேசிஸ் பூச்சு அடிப்படை துரு எதிர்ப்பு மற்றும் ஒரு சீரான கருப்பு தோற்றத்தை வழங்குகிறது, ஆனால் அதன் மேற்பரப்பு மோசமான சாலிடரபிலிட்டி கொண்டது.

SPCC (நிக்கல் பூச்சு பூச்சுடன்)

உளிச்சாயுமோரம் சில பகுதிகள் (அதாவது மவுண்டிங் பின்கள் போன்றவை) பிரதான PCB இல் நேரடியாக சாலிடர் செய்யப்பட வேண்டியிருக்கும் போது தேர்ந்தெடுக்கப்பட்டது. நிக்கல் பூசப்பட்ட அடுக்கு சிறந்த சாலிடரபிலிட்டி மற்றும் ஆக்சிஜனேற்ற எதிர்ப்பை வழங்குகிறது.

SECC (கால்வனேற்றப்பட்ட எஃகு தாள்)

பெரிய அளவிலான TFT காட்சி தொகுதிகளில் பொதுவாகப் பயன்படுத்தப்படுகிறது. மேற்பரப்பு துத்தநாக அடுக்கு சிறந்த அரிப்பு எதிர்ப்பு பண்புகளை வழங்குகிறது, இது அதிக நீண்ட கால சுற்றுச்சூழல் நம்பகத்தன்மை தேவைப்படும் தயாரிப்புகளுக்கு ஏற்றதாக அமைகிறது, இருப்பினும் அதன் மேற்பரப்பு நேரடி சாலிடரிங் செய்வதற்கு ஏற்றதாக இல்லை.

CHP (டின்பிளேட்)

வடிவமைப்பிற்கு உளிச்சாயுமோரம் அதிக எண்ணிக்கையில் சாலிடரிங் தேவைப்படும் போது தேர்ந்தெடுக்கப்பட்டது, மேலும் சாலிடரின் கூட்டுத் தரம் மற்றும் செயல்திறன் முக்கியமானது. இது உகந்த சாலிடரபிலிட்டியை வழங்குகிறது, ஆனால் அடிப்படை பொருள் சராசரி துரு எதிர்ப்பைக் கொண்டுள்ளது.

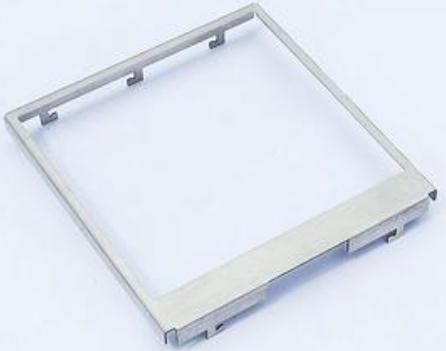

துருப்பிடிக்காத எஃகு (எ.கா., SUS304)

மருத்துவம், வெளிப்புறம் அல்லது உயர்தர தொழில்துறை உபகரணங்கள் போன்ற சிறப்புத் தேவைகளைக் கொண்ட துறைகளில் பயன்படுத்தப்படுகிறது. இந்த காட்சிகள் விதிவிலக்கான அரிப்பு எதிர்ப்பு, வலிமை மற்றும் தூய்மை தரங்களைக் கொண்ட பொருட்களைக் கோருகின்றன, ஆனால் விலையும் கணிசமாக அதிகமாக உள்ளது.

III. நடைமுறை வடிவமைப்பு விவரங்கள்

உளிச்சாயுமோரம் வடிவமைப்பு நடைமுறை பொறியியல் பரிசீலனைகளை உள்ளடக்கியது. ஒரு பொதுவான விவரம் என்னவென்றால், உளிச்சாயுமோரம் உள் குழி பரிமாணங்கள் பொதுவாக LCD கண்ணாடியின் வெளிப்புற பரிமாணங்களை விட ஒரு பக்கத்திற்கு 0.1-0.2mm பெரியதாக இருக்கும். இந்த இடைவெளி ஒரு புறக்கணிப்பு அல்ல; இது தவிர்க்க முடியாத உற்பத்தி மற்றும் அசெம்பிளி சகிப்புத்தன்மைக்கு இடமளிக்கிறது மற்றும் வெப்பநிலை மாற்றங்களின் போது உலோகம் மற்றும் கண்ணாடியின் வெவ்வேறு வெப்ப விரிவாக்க குணகங்கள் காரணமாக மன அழுத்தத்தை உருவாக்குவதைத் தடுக்கிறது, இது LCD விரிசலுக்கு வழிவகுக்கும்.

ஒவ்வொரு தனிப்பயனாக்கப்பட்ட LCD திரைக்குப் பின்னால் ஒரு உளிச்சாயுமோரம் வடிவமைப்பு உள்ளது, இது பயன்பாட்டுத் தேவைகள், உற்பத்தி சாத்தியம், கட்டமைப்பு வலிமை மற்றும் ஒட்டுமொத்த செலவு ஆகியவற்றுக்கு இடையேயான ஒரு விரிவான பரிமாற்றத்தின் விளைவாக ஒரு நடைமுறை தீர்வைப் பிரதிபலிக்கிறது.

முடிவுரை

CNK எலக்ட்ரானிக்ஸ் போன்ற LCD டிஸ்ப்ளே உற்பத்தியாளர்களுக்கு, நம்பகமான LCD தொகுதியை உருவாக்குவது என்பது உளிச்சாயுமோரம் போன்ற ஒவ்வொரு அடிப்படை கூறுகளின் மீதும் முழுமையான புரிதல் மற்றும் துல்லியமான கட்டுப்பாட்டைக் கொண்டிருப்பதாகும். உளிச்சாயுமோரம் மேம்பட்ட தொழில்நுட்பக் கருத்துக்களில் இல்லை, ஆனால் அதன் செயல்பாட்டு செயலாக்கத்தின் நம்பகத்தன்மை மற்றும் நிலைத்தன்மையில் உள்ளது. அடிப்படை அம்சங்களின் இந்த உறுதியான பிடியின் மூலம், நாம் வழங்கும் ஒவ்வொரு எல்சிடி திரையும்-ஒரு நிலையான தயாரிப்பு அல்லது ஆழமாக தனிப்பயனாக்கப்பட்ட எல்சிடி-அதன் நோக்கம் கொண்ட பயன்பாட்டிற்குள் நிலையான மற்றும் நீடித்து செயல்படுவதை உறுதிசெய்ய முடியும்.
