ஐடிஓ பேட்டர்னிங்: தி ஃபவுண்டேஷன் ஆஃப் பிரசிஷன் எல்சிடி மேனுபேக்ச்சரிங்

  ஒவ்வொரு தெளிவான மற்றும் பிரகாசமான எல்சிடி திரைக்குப் பின்னால் ஒரு முக்கியமான துல்லியமான செயல்முறை-ஐடிஓ வடிவமைத்தல் உள்ளது. எல்சிடி உற்பத்தியின் 40 க்கும் மேற்பட்ட படிகளில் ஆரம்ப கட்டமாக, இது காட்சி உலகின் "எதிர்மறையை பொறித்தல்" போன்றது. அதன் துல்லியம் எல்சிடி தொகுதியின் காட்சி தரம் மற்றும் நம்பகத்தன்மையை நேரடியாக தீர்மானிக்கிறது. நிலையான தயாரிப்புகள் அல்லது தனிப்பயனாக்கப்பட்ட LCD திரைகள் எதுவாக இருந்தாலும், அவற்றின் தனித்துவமான காட்சி வடிவங்கள் இந்த செயல்முறையிலிருந்து உருவாகின்றன. டிசைன் ப்ளூபிரிண்ட்களை மைக்ரோஸ்கோபிக் ரியாலிட்டியாக மாற்றுவது LCD டிஸ்ப்ளே உற்பத்தியாளர்களின் தொழில்நுட்ப திறமைக்கு ஒரு சான்றாகும்.

  ITO வடிவமைத்தல் மூல ITO கண்ணாடியை ஏழு துல்லியமான படிகள் மூலம் விரும்பிய மின்முனை வடிவங்களாக மாற்றுகிறது. இது வெறும் உற்பத்தி மட்டுமல்ல, மைக்ரான் அளவில் "மைக்ரோ வேலைப்பாடு" கலை.

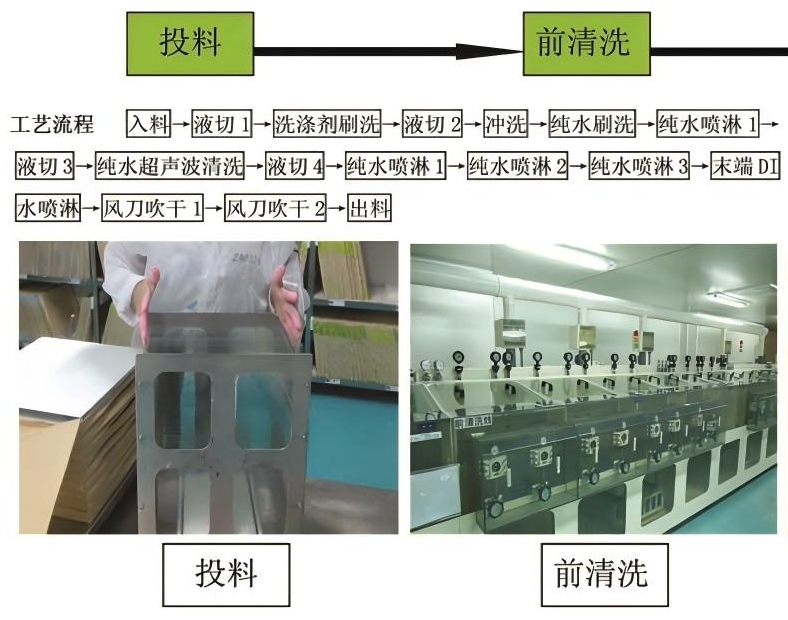

படி 1: சுத்தம் செய்தல்-ஒரு தூய ஆரம்பம்

ITO கண்ணாடியானது மேற்பரப்பு அசுத்தங்களை அகற்றுவதற்கு துப்புரவு முகவர்கள் மற்றும் டீயோனைஸ் செய்யப்பட்ட நீர் மூலம் முழுமையான சுத்தம் செய்யப்படுகிறது. இந்த வெளித்தோற்றத்தில் எளிமையான படிநிலையானது அடுத்தடுத்த செயல்முறைகளின் தரத்தை உறுதி செய்வதற்கான அடித்தளமாகும். எந்த சிறிய குறைபாடும் LCD திரையின் இறுதி காட்சி செயல்திறனை பாதிக்கலாம்.

படி 2: போட்டோரெசிஸ்ட் பூச்சு - சீரான கவரேஜ்

ஒரு photoresist சுத்தமான ITO கடத்தும் அடுக்குக்கு சமமாகப் பயன்படுத்தப்பட்டு சுடப்படுகிறது. இந்த மெல்லிய ஒளிச்சேர்க்கை அடுக்கு முறை பரிமாற்றத்திற்கான தற்காலிக கேரியராக செயல்படுகிறது, மேலும் அதன் சீரான தன்மை அடுத்தடுத்த வடிவங்களின் துல்லியத்தை நேரடியாக பாதிக்கிறது.

படி 3: வெளிப்பாடு-ஒளியைக் கொண்டு வரையறுத்தல்

ஃபோட்டோரெசிஸ்ட் லேயர் புற ஊதா ஒளிக்கு முன் தயாரிக்கப்பட்ட எலக்ட்ரோடு மாதிரி (ஃபோட்டோமாஸ்க்) மூலம் வெளிப்படுகிறது, இது வெளிப்படும் பகுதிகளில் ஒரு இரசாயன எதிர்வினை ஏற்படுகிறது. இந்த செயல்முறையானது, ஒரு புகைப்பட எதிர்மறையை உருவாக்குவது போலவே, எதிர்கால எல்சிடி திரையில் உள்ள ஒவ்வொரு பிக்சலையும் துல்லியமாக வரையறுக்கிறது.

படி 4: மேம்பாடு-முறை வெளிப்பாடு

கண்ணாடி மேற்பரப்பு வெளிப்படும் மற்றும் சிதைந்த ஒளிச்சேர்க்கையை அகற்ற டெவலப்பருடன் சிகிச்சையளிக்கப்படுகிறது. இந்த கட்டத்தில், வடிவமைக்கப்பட்ட மின்முனை வடிவமானது, மீதமுள்ள ஒளிச்சேர்க்கை வடிவத்தில் முதல் முறையாகத் தெரியும், இது வடிவத்தின் வெளிப்புறங்களை வெளிப்படுத்துகிறது.

படி 5: கடின பேக்கிங்-வலுவூட்டல்

மீதமுள்ள ஒளிச்சேர்க்கை அடுக்கை வலுப்படுத்த கண்ணாடி உயர் வெப்பநிலை சிகிச்சைக்கு உட்படுகிறது. இந்த படியானது, அடுத்தடுத்த பொறித்தல் செயல்பாட்டின் போது முறை தடையின் நிலைத்தன்மையை உறுதி செய்கிறது மற்றும் கூர்மையான வடிவ விளிம்புகளை பராமரிப்பதில் முக்கியமானது.

படி 6: பொறித்தல் - துல்லியமான வேலைப்பாடு

ஒளிச்சேர்க்கையால் மூடப்படாத ITO ஃபிலிமை அரிப்பதற்கு பொருத்தமான அமில பொறித்தல் தீர்வு பயன்படுத்தப்படுகிறது. பாதுகாக்கப்பட்ட பகுதிகள் அப்படியே இருக்கும், அதே சமயம் வெளிப்படும் பகுதிகள் பொறிக்கப்பட்டு, துல்லியமான ITO மின்முனை வடிவங்கள் உருவாகின்றன.

படி 7: ஸ்டிரிப்பிங்-இறுதித் தொடுதல்கள்

ஒரு உயர்-செறிவு அல்கலைன் கரைசல், மீதமுள்ள ஒளிச்சேர்க்கையை அகற்ற பயன்படுகிறது, கண்ணாடி அடி மூலக்கூறில் நிரந்தரமாக ஒரு அழகிய ITO வடிவத்தை விட்டு, வடிவமைப்பு வரைபடத்துடன் சரியாகப் பொருந்தும்.

  ஒரு தொழில்முறை LCD டிஸ்ப்ளே தயாரிப்பாளராக, ஆரம்ப ITO முறை முதல் இறுதி LCD தொகுதி வரையிலான துல்லியக் கட்டுப்பாட்டின் ஒவ்வொரு அம்சமும் எங்கள் வாடிக்கையாளர்களின் தயாரிப்புகளின் காட்சித் தரத்தை பாதிக்கிறது என்பதை நாங்கள் அங்கீகரிக்கிறோம். தனிப்பயன் எல்சிடி திரைத் திட்டங்களில், குறிப்பிட்ட வாடிக்கையாளர் தேவைகளுக்கு ஏற்ப பேட்டர்ன் வடிவமைப்பின் பல்வேறு அளவுருக்களை நாங்கள் சரிசெய்கிறோம், ஒவ்வொரு எல்சிடி திரையும் இறுதிப் பொருளின் தேவைகளுக்குப் பொருந்துகிறது என்பதை உறுதிசெய்கிறோம். CNK உடன் கூட்டுப்பணியாற்றுவதைத் தேர்ந்தெடுப்பது என்பது, உங்கள் காட்சித் தீர்வு மிகவும் அடிப்படையான பேட்டர்ன் நிலையிலிருந்து தொழில்ரீதியாக உத்தரவாதம் அளிக்கப்படுகிறது. ஒரு சிறந்த காட்சி அனுபவத்தை உருவாக்க ஒன்றாக வேலை செய்வோம்.
