எல்சிடி செயல்திறன் மற்றும் நிலைப்புத்தன்மையைத் திறப்பதற்கான முதன்மை PORCH அமைப்புகள் - வன்பொருள் வடிவமைப்பிற்கான முக்கிய கருத்தாய்வுகள்

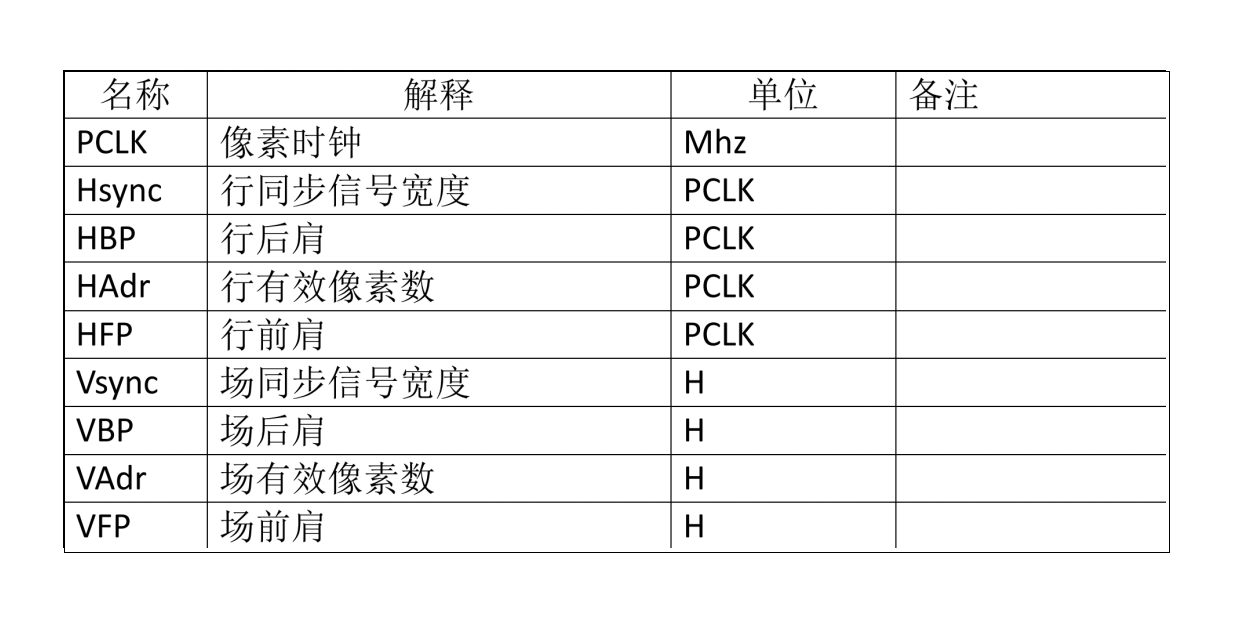

LCD திரைகள் மற்றும் தொடர்புடைய LCD தொகுதிகளின் வன்பொருள் வடிவமைப்பில், உகந்த காட்சி செயல்திறன் மற்றும் கணினி நிலைத்தன்மையை அடைவதற்கு நேர அளவுருக்களின் துல்லியமான உள்ளமைவு அடிப்படையாகும். இவற்றில், PORCH (வெற்று இடைவெளி) அமைப்புகள் மிகவும் முக்கியமானவை—அவை பிக்சல் கடிகாரத்தின் (PCLK), கிடைமட்ட/செங்குத்து ஒத்திசைவு சமிக்ஞைகள் (Hsync/Vsync), முன்/பின் போர்ச்சுகள் (HBP/HFP, VBP/VFP) மற்றும் (செயலில் உள்ள பிக்சல் பகுதி) ஆகியவற்றின் சரியான எல்லைகளை வரையறுக்கின்றன. ஒரு தொழில்முறை LCD டிஸ்ப்ளே தயாரிப்பாளராக, CNK எலக்ட்ரானிக்ஸ் (CNK) ஆரம்ப தேர்வு கட்டத்தில் இந்த அளவுரு தேவைகளை தெளிவுபடுத்துவதன் முக்கியத்துவத்தை வலியுறுத்துகிறது. இது டிரைவர் IC மற்றும் கண்ணாடி அடி மூலக்கூறு நேரங்களுக்கிடையே இணக்கத்தன்மையை உறுதி செய்கிறது, பின்னர் விலையுயர்ந்த வடிவமைப்பு திருத்தங்களைத் தவிர்க்கிறது.

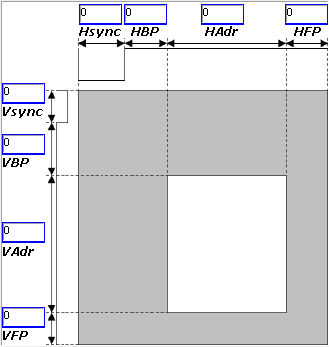

PORCH அளவுருக்கள் தன்னிச்சையான எண்களிலிருந்து வெகு தொலைவில் உள்ளன - அவை நேரடியாக முக்கிய காட்சி செயல்திறனை ஆணையிடுகின்றன. PCLK அதிர்வெண், PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × பிரேம் வீதம் என கணக்கிடப்படுகிறது, இது கணினியின் அலைவரிசை தேவைகளை நேரடியாக பிரதிபலிக்கிறது. புதுப்பிப்பு வீதம் (பொதுவாக 60Hz இல் தொடங்கி, உயர்-புதுப்பிப்பு-விகிதக் காட்சிகள் 144Hz வரை அடையும்) கண்ணாடி மற்றும் IC இன் சார்ஜிங்/டிஸ்சார்ஜ் செய்யும் திறன்களால் வரையறுக்கப்படுகிறது. மிகக் குறைந்த புதுப்பிப்பு வீதம் திரை ஃப்ளிக்கரை ஏற்படுத்துகிறது, காட்சி வசதியை சமரசம் செய்கிறது. எனவே, உயர் தெளிவுத்திறன் அல்லது உயர்-புதுப்பிப்பு தனிப்பயனாக்கப்பட்ட LCD பயன்பாடுகளில் கூட நிலையான சமிக்ஞை பரிமாற்றத்தை உறுதிசெய்ய, வன்பொருள் வடிவமைப்புகள் போதுமான நேர வரம்பை (குறிப்பாக HFP/VFP) ஒதுக்க வேண்டும்.

  இடைமுக வகை நேரடியாக புதுப்பிப்பு வீத சரிபார்ப்பு மற்றும் பிழைத்திருத்த உத்திகளை பாதிக்கிறது. RGB இடைமுகங்களுக்கு, உண்மையான புதுப்பிப்பு விகிதத்தைக் கணக்கிட பொறியாளர்கள் Vsync சமிக்ஞை காலத்தை நேரடியாக அளவிட முடியும். MIPI இடைமுகங்களைக் கொண்ட முக்கிய LCD தொகுதிகளுக்கு, குறிப்பிட்ட கட்டளைகள் அனுப்பப்பட வேண்டும் (எ.கா., PAGE 0 R35H=0X00), அதைத் தொடர்ந்து TE பின் வழியாக அளவீடு செய்யப்பட வேண்டும். வன்பொருள் வடிவமைப்புகள் முக்கிய சோதனைப் புள்ளிகளை (எ.கா., Vsync, TE) ஒதுக்க வேண்டும் மற்றும் அளவீட்டுப் பிழைகள் அல்லது காட்சி முரண்பாடுகளை (எ.கா., கிழித்தல், ஒளிருதல்) ஏற்படுத்தக்கூடிய குறுக்கீட்டைத் தடுக்க உயர்தர சிக்னல் ரூட்டிங் உறுதிசெய்ய வேண்டும்.

  வெற்றிகரமான LCD திரை ஒருங்கிணைப்பு அனுபவம் வாய்ந்த LCD டிஸ்ப்ளே உற்பத்தியாளர்களுடன் ஆழ்ந்த ஒத்துழைப்பை நம்பியுள்ளது. குறிப்பாக தனிப்பயனாக்க LCD திட்டங்கள் அல்லது சிக்கலான LCD தொகுதி பயன்பாடுகளுக்கு, CNK எலக்ட்ரானிக்ஸ் (CNK) அறிவுறுத்துகிறது: இலக்கு PORCH அளவுருக்கள் மற்றும் இயக்கி தீர்வுகளை முன்கூட்டியே பகிரவும், உற்பத்தியாளரின் கண்ணாடி நேர சுயவிவரங்கள் மற்றும் உள்ளமைவு பரிந்துரைகளைப் பெறுதல். இது சிக்னல் மோதல்கள், சக்தி முறைகேடுகள் அல்லது EMC சிக்கல்களைத் தடுக்கிறது. CNK இன் தொழில்நுட்பக் குழு, PORCH தேர்வுமுறை மற்றும் இடைமுகப் பொருத்தம் முதல் சிக்னல் ஒருமைப்பாடு பகுப்பாய்வு வரை-எண்ட்-டு-எண்ட் ஆதரவை வழங்குகிறது-உங்கள் வன்பொருள் வடிவமைப்பு முதல் முயற்சியிலேயே வெற்றியடைந்து, காட்சி தொகுதிகளின் முழு செயல்திறன் மற்றும் நம்பகத்தன்மையை வெளிப்படுத்துகிறது.

  CNK எலெக்ட்ரானிக்ஸ் - நேர அளவுருக்களை மாஸ்டரிங் செய்தல், நிபுணத்துவ காட்சி தொழில்நுட்பத்துடன் உங்கள் காட்சி கண்டுபிடிப்புகளை மேம்படுத்துதல்.
