LCM கடத்தும் எலாஸ்டோமர் இணைப்பிகள்: துல்லியமான மின்னணு இணைப்புகளுக்கான "நெகிழ்வான பாலம்"

லிக்விட் கிரிஸ்டல் டிஸ்ப்ளே (LCM) தொகுதி மற்றும் பிரிண்டட் சர்க்யூட் போர்டு (PCB) ஆகியவற்றுக்கு இடையே ஒரு கண்ணுக்குத் தெரியாத ஆனால் முக்கியமான "தகவல் நெடுஞ்சாலை" உள்ளது - LCM கடத்தும் எலாஸ்டோமர் இணைப்பான், பொதுவாக "ஜீப்ரா ஸ்ட்ரிப்" என்று அழைக்கப்படுகிறது. அதன் தனித்துவமான அமைப்பு மற்றும் சிறந்த செயல்திறனுடன், நவீன மின்னணு சாதனங்களில் நிலையான மற்றும் திறமையான இணைப்புகளுக்கு இது அடித்தளமாக செயல்படுகிறது.

சிக்கலான அமைப்பு, நிலையான பரிமாற்றம்

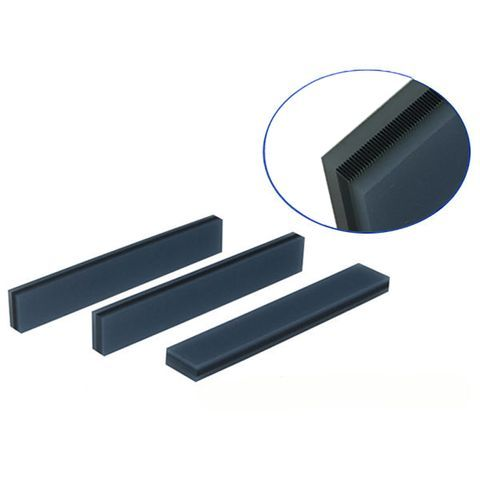

இது சாதாரண கீற்று அல்ல. இது கடத்தும் சிலிகான் ரப்பர் மற்றும் இன்சுலேடிங் சிலிகான் ரப்பர் ஆகியவற்றின் துல்லியமான, மாற்று அடுக்கு அமைப்பைக் கொண்டுள்ளது. இது எண்ணற்ற இணையான, துல்லியமான இடைவெளியில் கடத்தும் சேனல்களை உருவாக்குகிறது (வரிக்குதிரை கோடுகளை ஒத்திருக்கிறது). இந்த வடிவமைப்பு எல்சிடி மற்றும் பிசிபிக்கு இடையே மின்னோட்டம் மற்றும் சிக்னல் பரிமாற்றத்தை கச்சிதமாக கையாள உதவுகிறது, அதே நேரத்தில் ரப்பர் பொருட்களின் உள்ளார்ந்த அதிர்வு எதிர்ப்பு மற்றும் சிதைவு பின்னடைவை வழங்குகிறது, நீண்ட கால, நிலையான மற்றும் நம்பகமான இணைப்புகளை உறுதி செய்கிறது.

திறமையான சட்டசபை, செலவு மேம்படுத்தல்

சாலிடரிங் அல்லது பின் இணைப்பிகளுடன் ஒப்பிடும்போது, ​​கடத்தும் எலாஸ்டோமர் இணைப்பிகளுடன் அசெம்பிள் செய்வது "ஒரே-கிளிக் இணைப்பு" போன்றது - துல்லியமான இடம் மற்றும் பொருத்தமான அழுத்தத்தைப் பயன்படுத்துதல் மட்டுமே தேவைப்படுகிறது. இது உற்பத்தி செயல்முறைகளை பெரிதும் எளிதாக்குகிறது, ஆட்டோமேஷன் மற்றும் உற்பத்தி செயல்திறனை அதிகரிக்கிறது, மேலும் சட்டசபை செலவுகளை கணிசமாகக் குறைக்கிறது, இது வெகுஜன உற்பத்திக்கான சிறந்த தேர்வாக அமைகிறது.

முக்கிய தேர்வு அளவுகோல்கள்: அளவுருக்கள் வெற்றியை ஆணையிடுகின்றன

அதன் செயல்திறனை முழுமையாகப் பயன்படுத்த, துல்லியமான தேர்வு முக்கியமானது:

திறமையான சட்டசபை, செலவு மேம்படுத்தல்

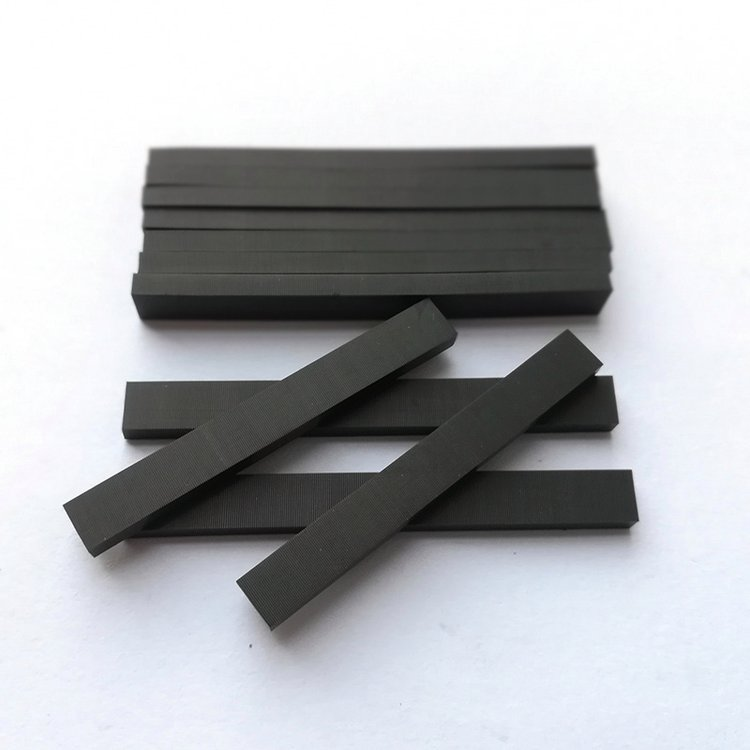

திட சிலிகான்: பொருளாதார தேர்வு. மிதமான நெகிழ்ச்சி (கடினத்தன்மை 35°~45°). ஷிப்பிங்கின் போது நிலையான எதிர்ப்பு நடவடிக்கைகள் மற்றும் சிதைவைத் தடுப்பதில் கவனம் தேவை.

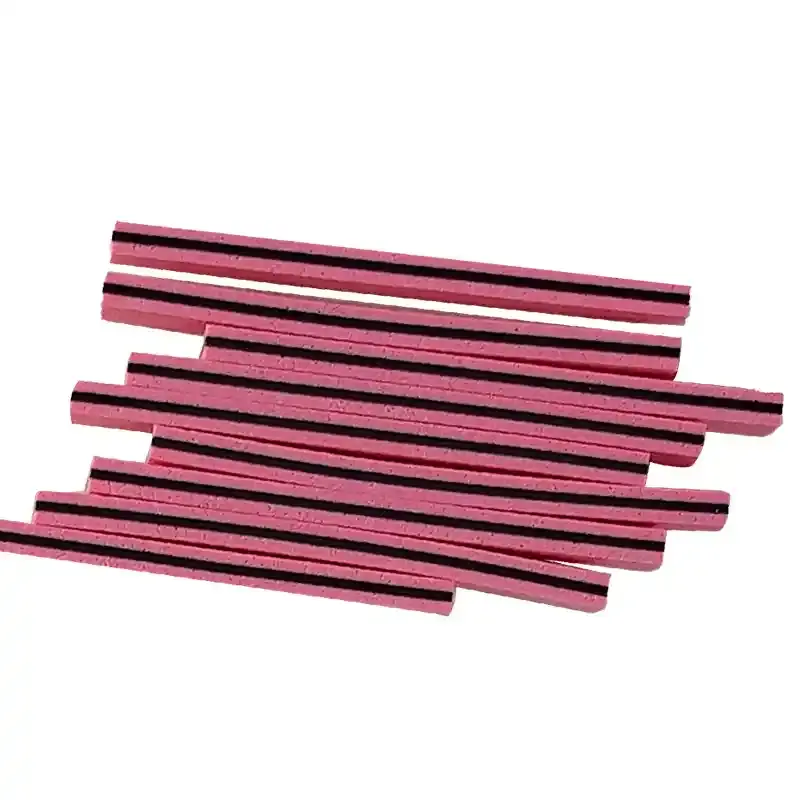

நுரைத்த சிலிகான் (நுரை ரப்பர்): மென்மையான மற்றும் மாசு-எதிர்ப்பு (கடினத்தன்மை 20°~30°). சிறந்த சிதைவு எதிர்ப்பு. ஈரப்பதம் பாதுகாப்புக்கு முக்கியத்துவம் தேவைப்படுகிறது. (இரண்டிற்கும் மையக் கடத்தும் கார்பன் அடுக்கு கடினத்தன்மை 65°~75° ஆகும்).

முக்கிய பரிமாண மற்றும் மின் அளவுருக்கள்:

பிட்ச் (0.05/0.1/0.18 மிமீ): கோல்டன் ரூல்! ஒவ்வொரு PCB பேடும் குறைந்தது 3 கடத்தும் அடுக்குகளால் மூடப்பட்டிருப்பதை உறுதிசெய்யவும் (0.05mm சுருதிக்கு 4-5 அடுக்குகள் பரிந்துரைக்கப்படுகிறது). இது சமிக்ஞை ஒருமைப்பாட்டிற்கான அடித்தளமாகும்.

கடத்தும் அடுக்கு அகலம் (0.4~1.0மிமீ): ஒட்டுமொத்த இணைப்பான் கடினத்தன்மை மற்றும் உயர வடிவமைப்பைப் பாதிக்கிறது. பொது விதி: இணைப்பான் அகலம் ≤2.0mm ஜோடிகள் 0.6mm கடத்தும் அடுக்குடன்; ≥2.0மிமீ ஜோடிகள் 0.8மிமீ.

சாய்வு கோணம் (கடத்தும் அடுக்கு சாய்வு): பொதுவாக ≤2° வரை கட்டுப்படுத்தப்படுகிறது.

உயரம் (முக்கியமானது!): கணக்கீட்டு சூத்திரம்: இணைப்பான் உயரம் = h × (1 + சுருக்க விகிதம்). h என்பது LCD படியின் கீழ் மற்றும் PCB மேல் மேற்பரப்புக்கு இடையே உள்ள கோட்பாட்டு இடைவெளி (h = PCB மேற்பரப்பு உயரம் - உலோக சட்ட தடிமன் - விலா உயரம் - LCD ITO தடிமன்).

சுருக்க விகிதம் (லைஃப்லைன்!): கண்டிப்பாக 10%~15% பராமரிக்கவும்! 10% க்குக் கீழே மோசமான தொடர்பு மற்றும் நிலையற்ற மின்மறுப்பு அபாயங்கள்; 15% க்கு மேல் இணைப்பியை நசுக்கலாம் அல்லது பிசிபியை சிதைக்கலாம், இதனால் அசெம்பிளி தோல்விகள் அல்லது சேதம் ஏற்படலாம்.

நுரைத்த சிலிகான் (நுரை ரப்பர்): மென்மையான மற்றும் மாசு-எதிர்ப்பு (கடினத்தன்மை 20°~30°). சிறந்த சிதைவு எதிர்ப்பு. ஈரப்பதம் பாதுகாப்புக்கு முக்கியத்துவம் தேவைப்படுகிறது. (இரண்டிற்கும் மையக் கடத்தும் கார்பன் அடுக்கு கடினத்தன்மை 65°~75° ஆகும்).

பரந்த பயன்பாடுகள், எங்கும் நிறைந்த இருப்பு

பாக்கெட் கால்குலேட்டர்கள், ஸ்மார்ட் மீட்டர்கள் மற்றும் மருத்துவ மானிட்டர் திரைகள் முதல் வாகன காட்சிகள், தொழில்துறை கட்டுப்பாட்டு இடைமுகங்கள் மற்றும் தகவல் தொடர்பு சாதனங்கள் வரை, LCM கடத்தும் எலாஸ்டோமர் இணைப்பிகள், அவற்றின் கச்சிதமான அளவு, அதிக நம்பகத்தன்மை மற்றும் எளிதான அசெம்பிளி ஆகியவற்றுடன், எண்ணற்ற மின்னணு சாதனங்களில் காட்சிகளை ஒளிரச் செய்யும் "பாடப்படாத ஹீரோக்கள்".

முடிவுரை

ஒரு சிறிய ஜீப்ரா ஸ்ட்ரிப் குறிப்பிடத்தக்க இணைப்புகளைக் கொண்டுள்ளது. அதன் பொருள் பண்புகளை ஆழமாக புரிந்துகொள்வது மற்றும் முக்கிய அளவுருக்களை (குறிப்பாக பிட்ச் கவரேஜ் விதி, சுருக்க விகித வரம்பு மற்றும் உயர கணக்கீடு) துல்லியமாக கட்டுப்படுத்துவது நிலையான காட்சி செயல்திறன் மற்றும் மின்னணு சாதனங்களின் நீண்ட கால செயல்பாட்டை உறுதி செய்வதில் மையமாக உள்ளது. உங்கள் துல்லியமான மின்னணு இணைப்புகளில் ஸ்திரத்தன்மையைப் புகுத்த தொழில்முறை மற்றும் நம்பகமான கடத்தும் எலாஸ்டோமர் இணைப்பான் தீர்வைத் தேர்வு செய்யவும்!
